通过 USART 同步模式实现直接数据突发

如果必须提取每个 1µs 数据路径样本以进行进一步分析,PGA460-Q1 器件提供了一种测试模式,可以在数字数据路径中的不同点提取原始数字数据(请参阅#X3721)。当 DP_MUX 值大于 0 且小于 5 时启用数据突发,然后禁用物体检测和测量。

此功能只能在 USART 同步模式下使用。

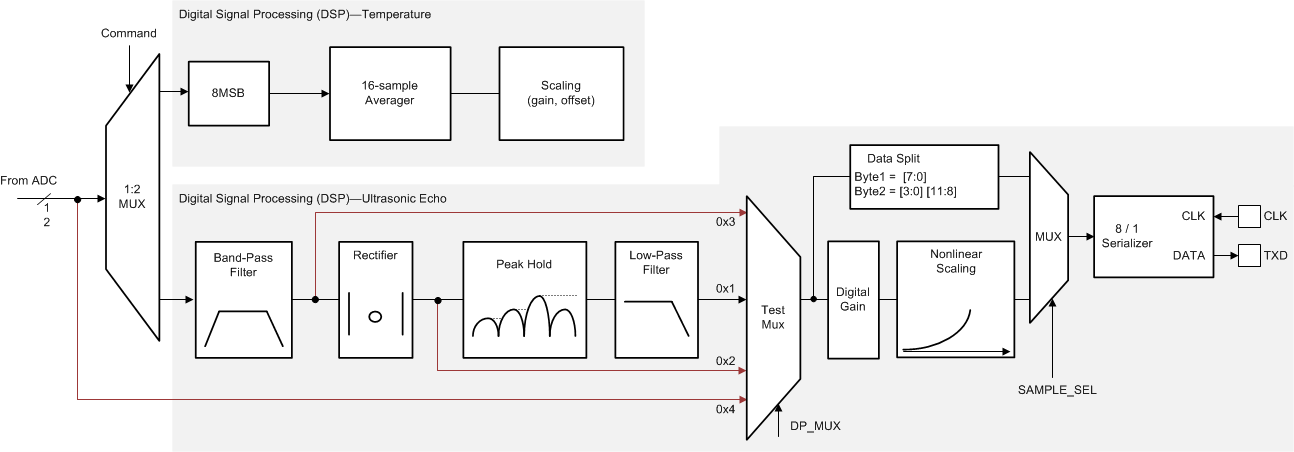

图 7-33 直接数据突发

要启用此模式,数字数据路径多路复用器可以通过在器件存储器中设置 DP_MUX 参数来选择要从器件突发的源信号。一旦启用了 DP_MUX 参数(设置为 0x00 以外的值),并使用标准 UART 命令法发出了任何 SEND/RECEIVE、Receive Only 或 TEMPERATURE READ 命令,所选源信号将通过数字多路复用器传递并由 8/1 串行器块进行序列化。该信号立即输出到 UART TXD 引脚上,该引脚现在用作数据输出引脚,而控制器向 CLK 引脚发送时钟脉冲。

重要的是,发出其中任何命令后,控制器不会停止在 CLK 引脚上发送时钟脉冲,直到总线空闲为止。验证接收到的校验和并且总线空闲后,这被视为突发数据结束。这是在 PGA460-Q1 器件中正确同步数据所必需的。有关 USART 同步通信模式的更多说明,请参阅GUID-B377F31E-83E5-43D0-AD45-7BF3C64AD86B.html#TITLE-SLASEC8X4567 部分。

#X2814 显示了从 PGA460-Q1 器件发出的数据流顺序的格式。

图 7-34 直接数据突发数据格式

#X2814 所示,输出数据流以 PGA460-Q1 诊断数据字段开始,然后是数据字节数,最后是根据诊断数据字节和所有数据字节计算出的校验和字段。数据字节数取决于从 PGA460-Q1 器件中提取的样本数,这取决于当前命令的记录时间间隔。记录时间间隔由 EEPROM 存储器中的 P1_REC 和 P2_REC 参数决定,而 ADC 和数字信号路径的采样率为 1µs/样本。从这里可以计算出样本数等于以微秒表示的记录时间。

数字输出根据 SAMPLE_SEL 参数提供两种运行模式:

    当 SAMPLE_SEL = 0 时数据路径的输出由数字数据路径测试多路复用器选择,数据长度为 8 位/样本。对于 LPF 输出,我们现在使用有源数字增益选择来确定发出的 8 个位。对于所有其他位,如果有源数字增益选择 = 0,我们将得到 8 个 MSB 位,否则 PGA460-Q1 会发送 8 个 LSB 位。在本例中,采样率为 1us,这意味着 ADC 输出的每个样本也将从 PGA460-Q1 器件发出。
    当 SAMPLE_SEL = 1 时数据路径的输出由数字数据路径测试多路复用器选择。但是,完整的 12 位/样本数据长度会从 PGA460-Q1 器件发出。在本例中,采样率为 2µs,这意味着 ADC 产生的样本将每隔一个被发送出去。12 位数据被拆分成两个字节,并按照 LS 字节后跟 MS 字节的顺序发送。MS 字节用 4 位采样计数器填充,以便控制器可以从 PGA460-Q1 器件跟踪采样顺序。
注:

对于前面列出的两个选项,仅当从低通滤波器 (DP_MUX = 0x1) 中提取数据时才启用非线性调节模块。在所有其他情况下,非线性调节模块被禁用。
