7.3.3.1 启用和禁用

当器件处于 STANDBY 或 ACTIVE 状态时，可启用降压转换器内核。有两种方法可启用和禁用降压转换器内核：

  • 使用 BUCKx_CTRL1.EN_BUCKx 寄存器位（当 BUCKx_CTRL1.EN_PIN_CTRLx 寄存器位为 0 时）。
  • 使用 EN1/2 控制引脚（BUCKx_CTRL1.EN_BUCKx 寄存器位为 1 并且BUCKx_CTRL1.EN_PIN_CTRLx 寄存器位为 1）。

如果 EN1/2 控制引脚用于启用和禁用，则从控制信号上升沿到启动的延迟由 BUCKx_DELAY.BUCKx_STARTUP_DELAY[3:0] 位设置，而从控制信号下降沿到关断的延迟由 BUCKx_DELAY.BUCKx_SHUTDOWN_DELAY[3:0] 位设置。延迟仅对 EN1/2 信号有效，不用于通过 BUCKx_CTRL1.EN_BUCKx 位进行控制。EN1/2 实施的延迟时间总体时序精度为 ±10%。

转换器内核的控制（具有 0ms 延迟）如表 7-1 所示。

表 7-1 稳压器控制
控制方法行EN_BUCKxBUCKx_CTRL1
EN_PIN_CTRLx		BUCKx_CTRL1
EN_PIN_SELECTx		BUCKx_CTRL1
EN_ROOF_FLOORx		EN1 引脚EN2 引脚BUCKx
输出电压
通过 EN_BUCKx 位启用或禁用控制10不用考虑不用考虑不用考虑不用考虑不用考虑禁用
210不用考虑不用考虑不用考虑不用考虑BUCKx_VOUT.BUCKx_VSET[7:0]
以 EN1 引脚启用或禁用控制31100低不用考虑禁用
41100高不用考虑BUCKx_VOUT.BUCKx_VSET[7:0]
以 EN2 引脚启用或禁用控制。51110不用考虑低禁用
61110不用考虑高BUCKx_VOUT.BUCKx_VSET[7:0]
使用 EN1 引脚来进行顶部或底部控制71101低不用考虑BUCKx_FLOOR_VOUT.BUCKx_FLOOR_VSET[7:0]
81101高不用考虑BUCKx_VOUT.BUCKx_VSET[7:0]
使用 EN2 引脚来进行顶部或底部控制91111不用考虑低BUCKx_FLOOR_VOUT.BUCKx_FLOOR_VSET[7:0]
101111不用考虑高BUCKx_VOUT.BUCKx_VSET[7:0]

通过以下降压配置位设置，该器件可以使用 ENx 引脚启用或禁用相应的降压：

  • BUCKx_CTRL1.EN_BUCKx = 1
  • BUCKx_CTRL1.EN_PIN_CTRLx = 1
  • BUCKx_CTRL1.EN_ROOF_FLOORx = 0
  • BUCKx_VOUT.BUCKx_VSET[7:0] = 当 ENx 引脚为高电平时所需的电压
  • 用于控制的使能引脚通过 BUCKx_CTRL1.EN_PIN_SELECTx 进行选择

当 ENx 引脚为低电平时，表 7-1 第 3 行（或第 5 行）有效，禁用转换器内核。通过将 ENx 引脚设置为高电平，表 7-1 第 4 行（或第 6 行）有效，并使用所需的电压启用转换器内核。

如果始终启用转换器内核，并且 ENx 引脚控制在两个电压电平之间进行选择，则使用以下配置：

  • BUCKx_CTRL1.EN_BUCKx = 1
  • BUCKx_CTRL1.EN_PIN_CTRLx = 1
  • BUCKx_CTRL1.EN_ROOF_FLOORx = 1
  • BUCKx_VOUT.BUCKx_VSET[7:0] = 当 ENx 引脚为高电平时所需的电压
  • 用于控制的使能引脚通过 BUCKx_CTRL1.EN_PIN_SELECTx 进行选择

当 ENx 引脚为低电平时，表 7-1 第 7 行（或第 9 行）有效，并且内核通过 BUCKx_FLOOR_VOUT.BUCKx_FLOOR_VSET[7:0] 位定义的电压启用。将 ENx 引脚设置为高电平，表 7-1第 8 行（或 10）有效，内核通过 BUCKx_VOUT.BUCKx_VSET[7:0] 位定义的电压启用。

如果内核由 I2C 写入控制，则 BUCKx_CTRL1.EN_PIN_CTRLx 位会设置为 0。启用或禁用由 BUCKx_CTRL1.EN_BUCKx 位控制，当稳压器启用时，输出电压由 BUCKx_VOUT.BUCKx_VSET[7:0] 位定义。表 7-1第 1 行和第 2 行对于 I2C 受控运行有效（忽略 ENx 引脚）。

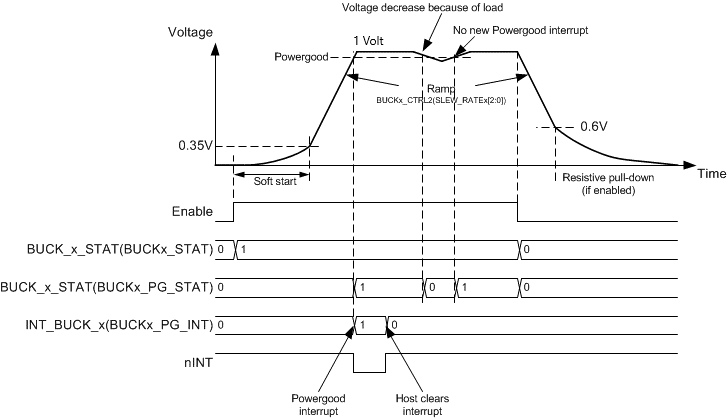

降压转换器内核通过 ENx 引脚或 I2C 写入启用，如图 7-4 所示。软启动电路可限制启动期间的浪涌电流。软启动期间的输出电压增加速率约为 5mV/μsec。当输出电压上升至约 0.3V 时，输出电压变为压摆率受控。如果输出端发生短路，并且输出电压在 1ms 内没有增加到 0.35V 电平以上，则会禁用转换器内核并设置中断。当输出电压达到电源正常阈值电平时，会设置 INT_BUCK_x.BUCKx_PG_INT 中断标志。可以使用 BUCK_x_MASK.BUCKx_PG_MASK 位来屏蔽电源正常中断标志。

ENx 引脚具有集成的下拉电阻。默认情况下会启用下拉电阻，主机可以通过 CONFIG.ENx_PD 位来禁用下拉电阻。

LP8758-EA 转换器内核启用及禁用图 7-4 转换器内核启用及禁用
