7.5.1.1 数据有效性

在时钟信号 (SCL) 的高电平期间，SDA 线上的数据必须保持稳定。换句话说，只有在时钟信号为低电平时才能改变数据线的状态。

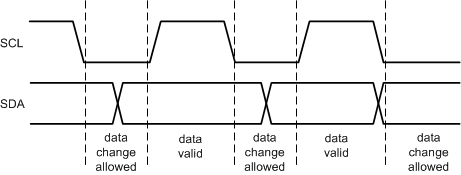

LP8758-EA 数据有效性图图 7-8 数据有效性图
