7.3.1.3 扩频模式

具有周期性开关信号的系统可能会在一组窄带频率（开关频率与其谐波）中产生大量开关噪声。减少噪声耦合的常用解决方案是在电路板上添加 EMI 滤波器及屏蔽。该器件可以通过寄存器选择展频模式极大地减少了对输出滤波器、铁氧体磁珠或扼流圈的需求。在展频模式下，开关频率围绕中心频率随机变化 ±5%，从而减少了转换器及相关无源器件和 PCB 布线辐射的 EMI 辐射（请参阅图 7-3）。该功能通过 CONFIG.EN_SPREAD_SPEC 位启用，它会影响所有降压转换器内核。

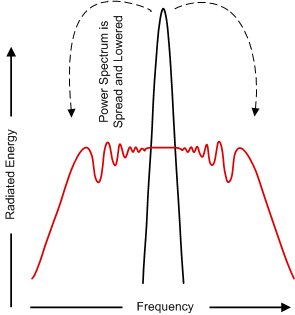

LP8758-EA 扩频调制
固定频率转换器在开关频率下表现出大量频谱能量时，v 的展频架构会将该能量分散在大带宽上。
图 7-3 扩频调制
