7.3.3.2 更改输出电压

转换器内核的输出电压可通过 ENx 引脚（由 BUCKx_VOUT 和 BUCKx_FLOOR_VOUT 寄存器定义的电压电平）或通过写入 BUCKx_VOUT 和 BUCKx_FLOOR_VOUT 寄存器进行更改。电压变化始终受压摆率控制，压摆率由 BUCKx_CTRL2.SLEW_RATEx[2:0] 位定义。在电压变化期间，会自动使用强制 PWM 模式。当实现编程的输出电压时，该模式变为由负载电流和 BUCKx_CTRL1.BUCKx_FPWM 位定义的模式。

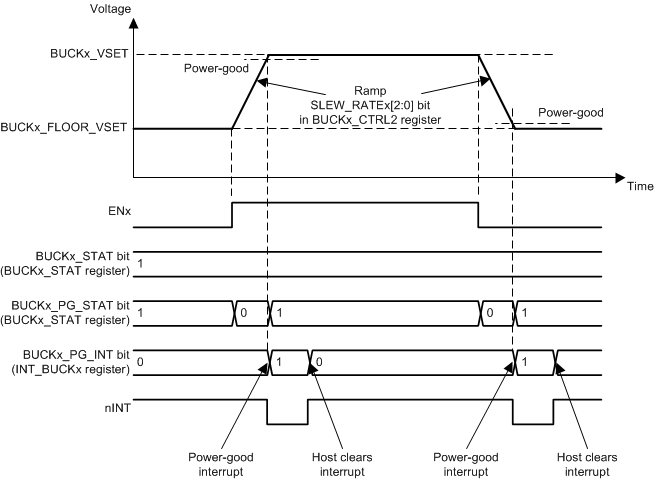

LP8758-EA 输出电压变化图 7-5 输出电压变化
