7.3.1 概述

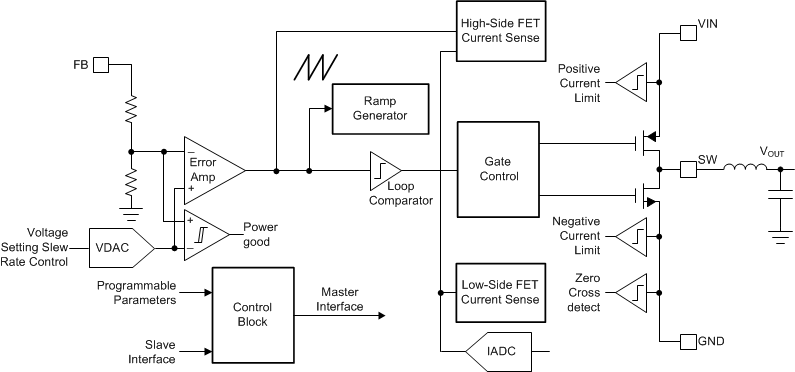

图 7-1 展示了单个内核的方框图。

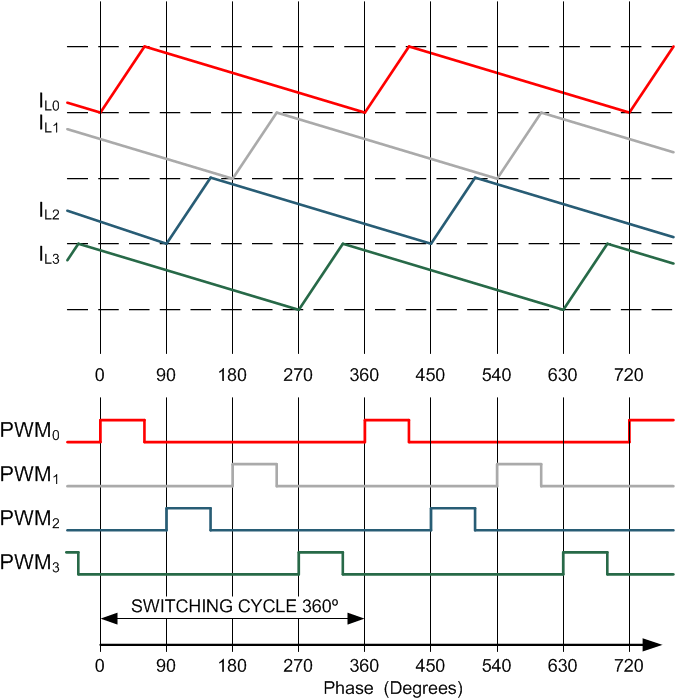

转换器的交错切换操作如图 7-2 所示。LP8758-EA 稳压器会分离切换每个内核 90°，从而降低输入纹波电流。

LP8758-EA 显示一个内核的详细方框图图 7-1 显示一个内核的详细方框图
LP8758-EA PWM 时序和电感器电流波形图未按比例显示，仅用于说明。图 7-2 PWM 时序和电感器电流波形(1)
1. 图未按比例显示，仅用于说明。
