7.3.5.1.1 输出电流限制

转换器内核具有可编程输出峰值电流限制。使用 BUCKx_CTRL2.ILIMx[2:0] 位针对所有降压转换器内核单独对限制进行编程。如果增加负载电流以触发电流限制，则稳压器继续调节至限制电流电平（电流峰值调节）。如果负载电流高于限制电流，则电压可能会降低。如果 20µs 继续进行电流调节，则 LP8758-EA 器件会设置 INT_BUCKx.BUCKx_ILIM_INT 位并将 nINT 引脚拉至低电平。主机处理器可以读取 BUCKx_STAT.BUCKx_ILIM_STAT 位，以查看转换器内核是否仍处于峰值电流调节模式。

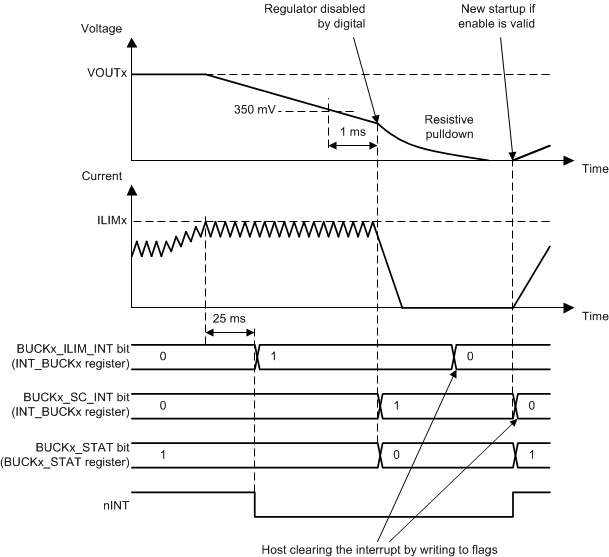

例如，如果 Buck0 输出上的负载太高以至于输出电压 VOUT 降至 350mV 电平以下，则 LP8758-EA 器件会禁用转换器内核 Buck0 并设置 INT_BUCK_0_1.BUCK0_SC_INT 位。此外，BUCK_0_1_STAT.BUCK0_STAT 位被设置为 0。当主机处理器向 INT_BUCK_0_1.BUCK0_SC_INT 位写入 1 时，中断会被清除。过载情况如图 7-6 所示。

LP8758-EA 过载情况图 7-6 过载情况
