应用曲线

除非另有说明,否则以下条件适用:VIN = 13.5V,TA = 25°C。图 9-1 显示了电路,表 9-5 显示了相应 BOM。

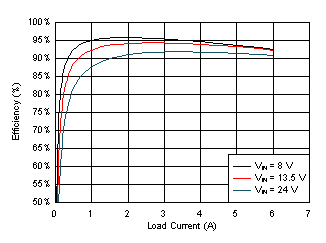

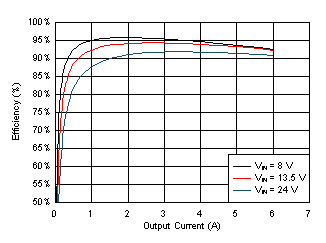

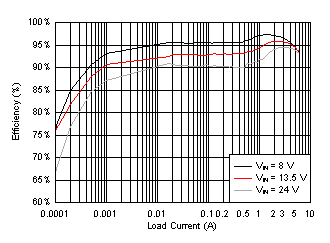

VOUT = 3.3V fSW = 400kHz 自动模式

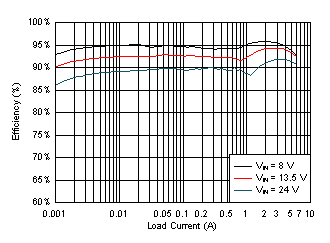

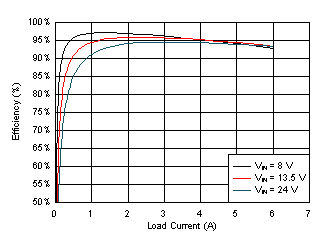

图 9-5 LMQ61460 效率
VOUT = 3.3V fSW = 2100KHz 自动模式
图 9-7 LMQ61460 效率
VOUT = 5V fSW = 400kHz 自动模式
图 9-9 LMQ61460 效率
VOUT = 5V fSW = 2100KHz 自动模式
图 9-11 LMQ61460 效率

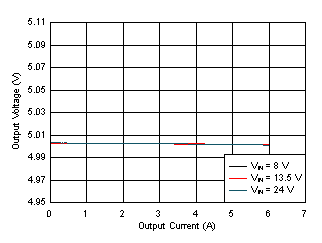

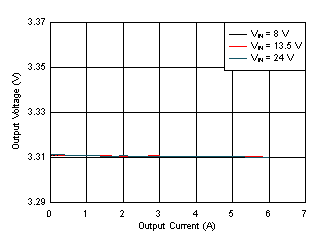

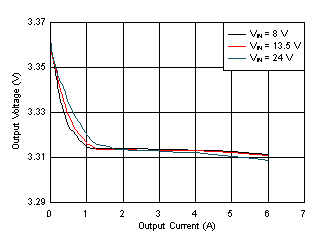

VOUT = 3.3V fSW = 400kHz 自动模式

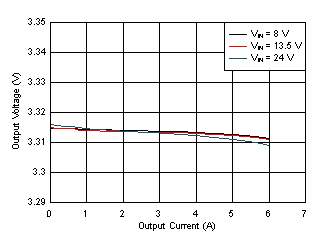

图 9-13 LMQ61460 负载和线性调整率
VOUT = 3.3V fSW = 2100KHz 自动模式
图 9-15 LMQ61460 负载和线性调整率
VOUT = 5V fSW = 400kHz 自动模式
图 9-17 LMQ61460 负载和线性调整率
VOUT = 5V fSW = 2100KHz 自动模式
图 9-19 LMQ61460 负载和线性调整率

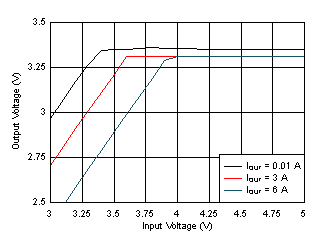

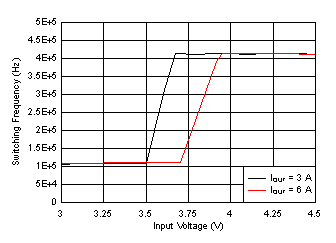

VOUT = 3.3V fSW = 400kHz 自动模式

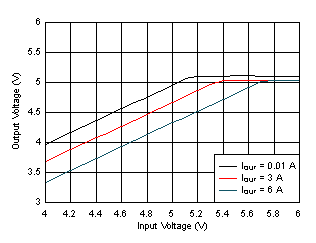

图 9-21 LMQ61460 压降曲线
VOUT = 5V fSW = 400kHz 自动模式
图 9-23 LMQ61460 压降曲线
VOUT = 3.3V fSW = 400kHz 自动模式
图 9-25 LMQ61460 压降曲线
VOUT = 5V fSW = 400kHz 自动模式
图 9-27 LMQ61460 压降曲线

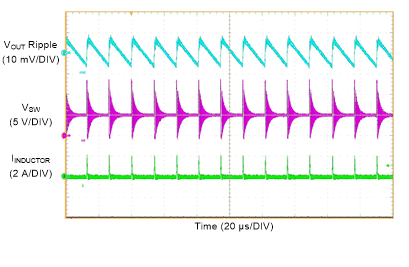

VOUT = 5V fSW = 2100KHz 自动模式
IOUT = 50 mA VIN = 13.5V
图 9-29 LMQ61460 开关波形和 VOUT 纹波

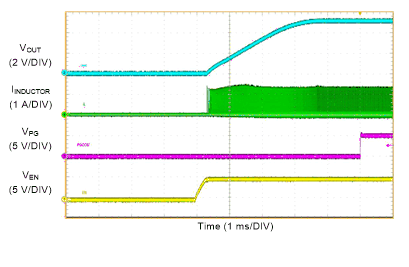

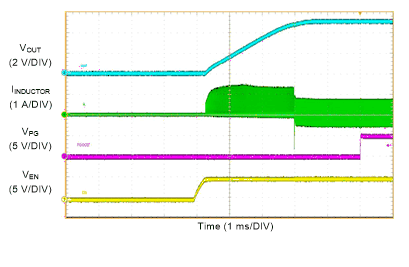

VOUT = 5V fSW = 2100KHz 自动模式
IOUT = 50 mA VIN = 13.5V
图 9-31 LMQ61460 在 50mA 负载下启动
VOUT = 3.3V fSW = 2100KHz FPWM 模式
IOUT = 3.25 A VIN = 13.5V

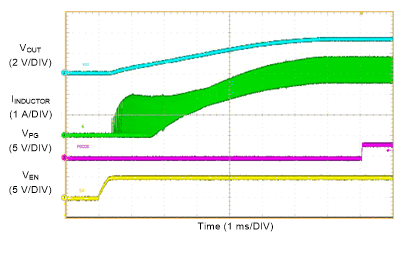

图 9-33 LMQ61460 在 3.25A 负载下启动

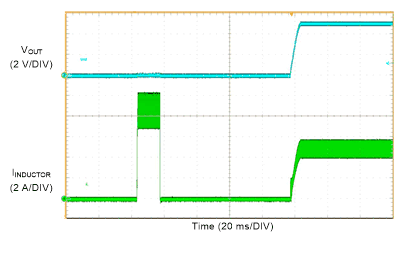

VOUT = 5V fSW = 2100KHz FPWM 模式
IOUT = 短路到 5A VIN = 13.5V
图 9-35 LMQ61460 短路恢复

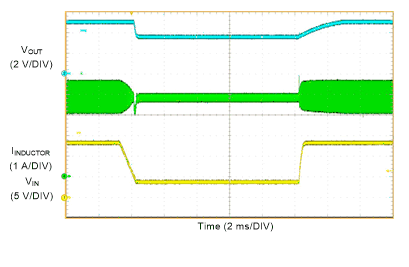

VOUT = 5V fSW = 2100KHz FPWM 模式
IOUT = 4A VIN = 13.5V 至 4V 至 13.5V
图 9-37 LMQ61460 从压降中正常恢复

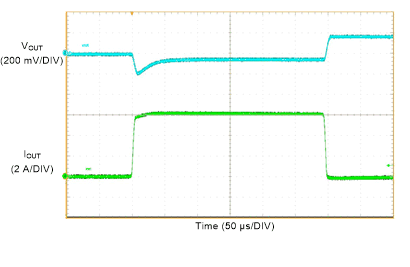

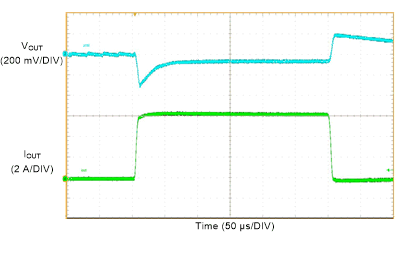

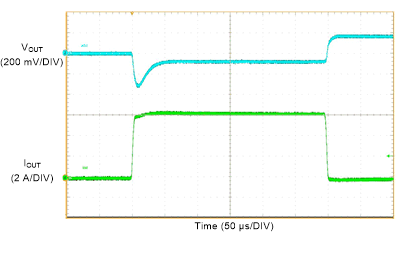

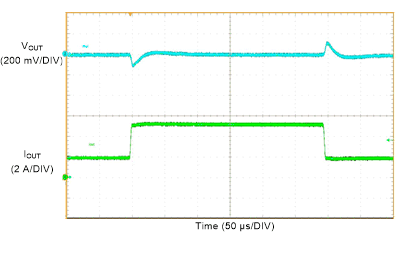

VOUT = 5V fSW = 400kHz FPWM 模式
IOUT = 0A 至 6A 至 0A VIN = 13.5V TR = TF = 6µs

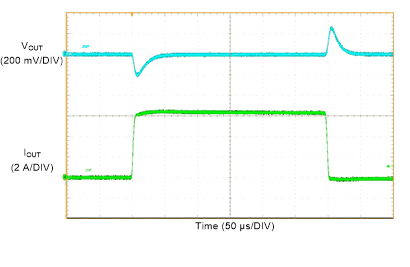

图 9-39 LMQ61460 负载瞬态

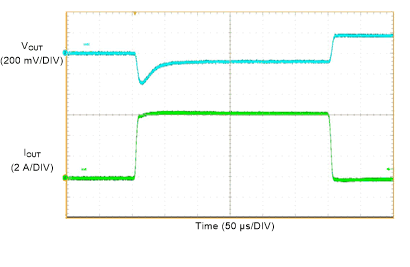

VOUT = 5V fSW = 400kHz 自动模式
IOUT = 50mA 至 6A 至 50mA VIN = 13.5V TR = TF = 6µs
图 9-41 LMQ61460 负载瞬态
VOUT = 3.3V fSW = 400kHz 自动模式
IOUT = 2A 至 4A 至 2A VIN = 13.5V TR = TF = 2µs
图 9-43 LMQ61460 负载瞬态
VOUT = 5V fSW = 2100KHz FPWM 模式
IOUT = 0A 至 6A 至 0A VIN = 13.5V TR = TF = 6µs
图 9-45 LMQ61460 负载瞬态

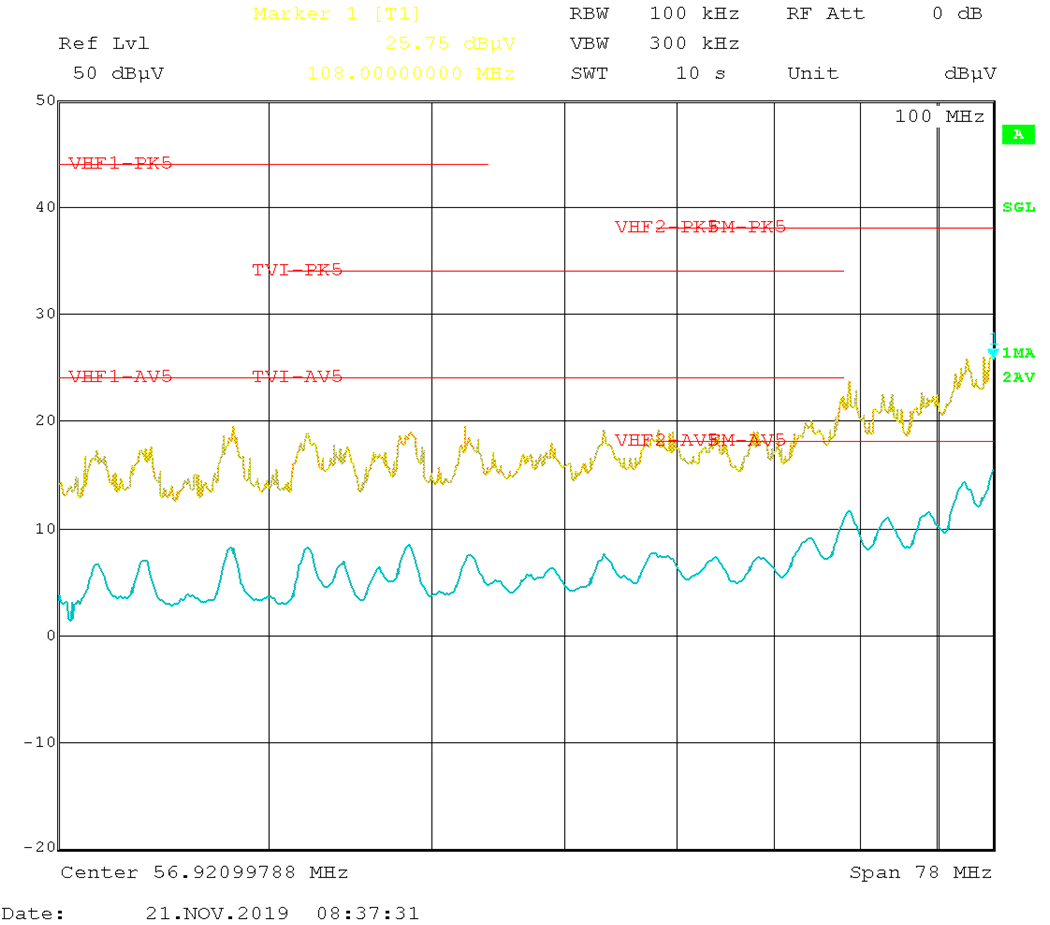

VOUT = 5V fSW = 400kHz IOUT = 5 A
测试频率:30 MHz 至 108 MHz
图 9-47 传导 EMI 与 CISPR25 限值(黄色:峰值信号,蓝色:平均信号)

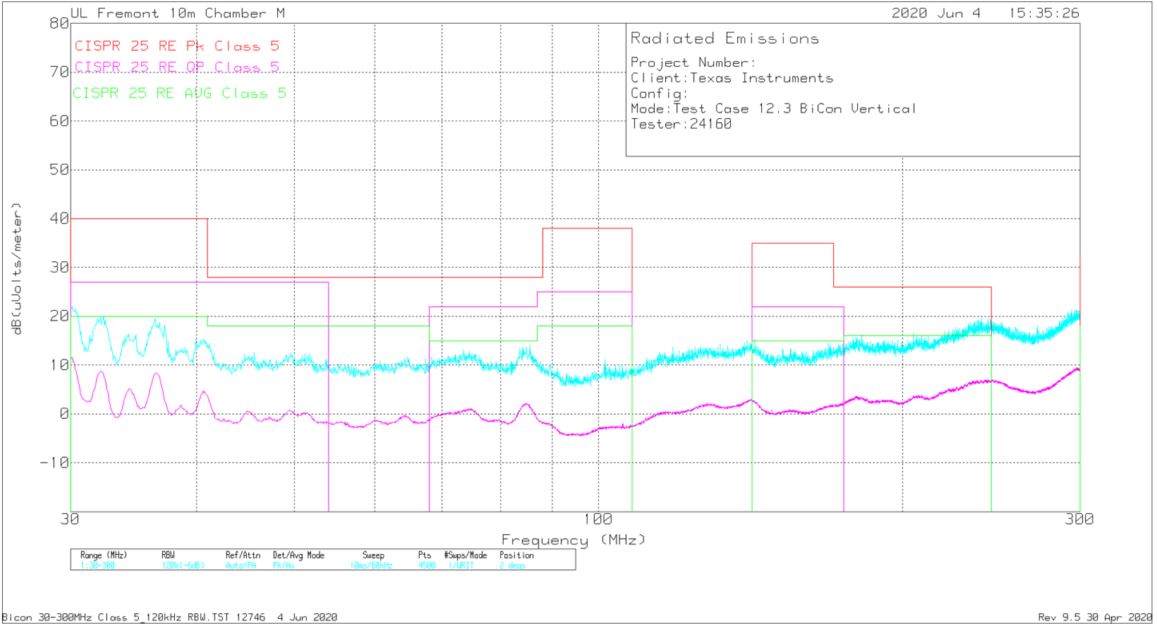

VOUT = 5V fSW = 400kHz IOUT = 5 A
测试频率:30 MHz 至 300 MHz
图 9-49 辐射 EMI 双锥垂直与 CISPR25 限值
VOUT = 5V fSW = 400kHz IOUT = 5 A
测试频率:300 MHz 至 1 GHz

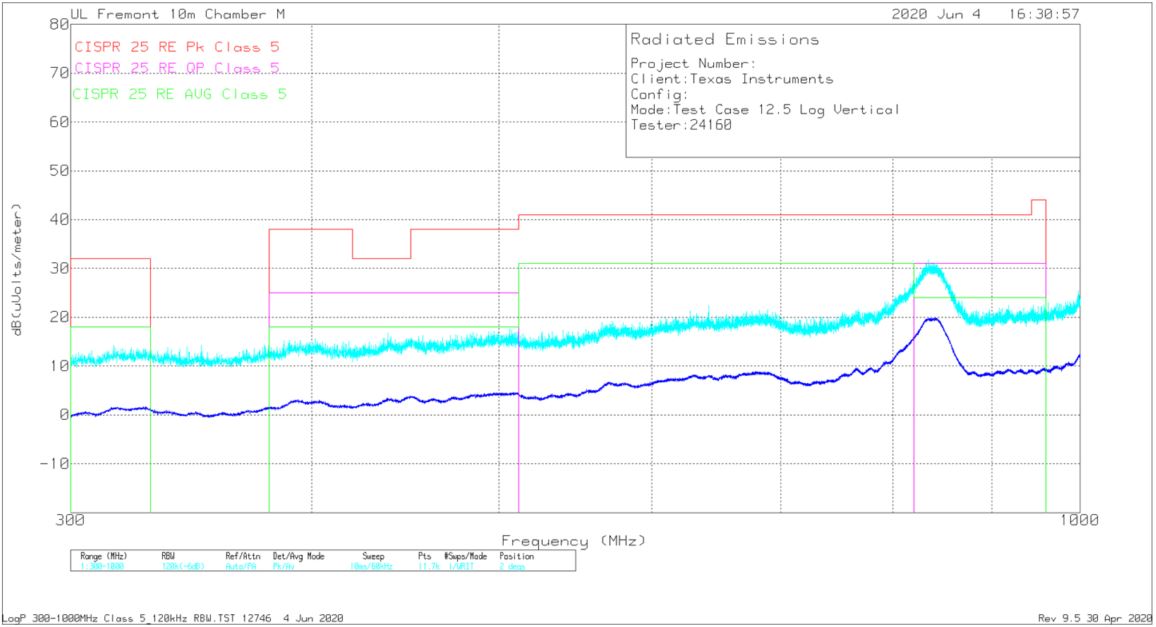

图 9-51 辐射 EMI 对数垂直与 CISPR25 限值

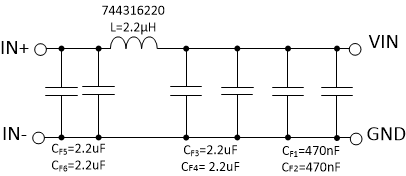

图 9-53 推荐的输入 EMI 滤波器
fSW = 2100KHz VOUT = 5V IOUT = 5 A
测试频率:30 MHz 至 108 MHz
图 9-55 传导 EMI 与 CISPR25 限值(黄色:峰值信号,蓝色:平均信号)
VOUT = 5V fSW = 2.1 MHz IOUT = 4A
测试频率:30 kHz 至 300 MHz
图 9-57 辐射 EMI 双锥垂直与 CISPR25 限值
VOUT = 5V fSW = 2.1 MHz IOUT = 4A
测试频率:30 MHz 至 1 GHz
图 9-59 辐射 EMI 对数垂直与 CISPR25 限值
fSW = 2100KHz
图 9-61 推荐的输入 EMI 滤波器

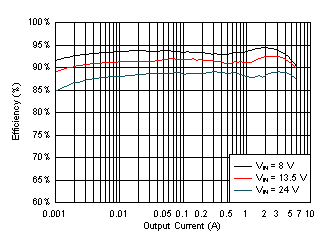

VOUT = 3.3V fSW = 400kHz FPWM 模式

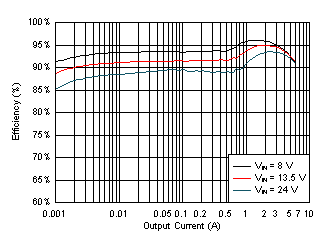

图 9-6 LMQ61460 效率
VOUT = 3.3V fSW = 2100KHz FPWM 模式
图 9-8 LMQ61460 效率
VOUT = 5V fSW = 400kHz FPWM 模式
图 9-10 LMQ61460 效率
VOUT = 5V fSW = 2100KHz FPWM 模式
图 9-12 LMQ61460 效率

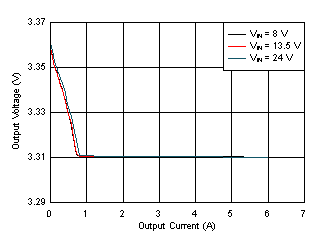

VOUT = 3.3V fSW = 400kHz FPWM 模式
图 9-14 LMQ61460 负载和线性调整率
VOUT = 3.3V fSW = 2100KHz FPWM 模式
图 9-16 LMQ61460 负载和线性调整率

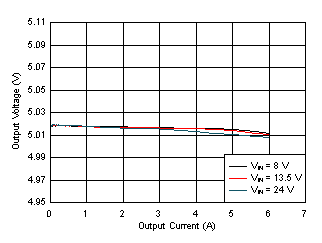

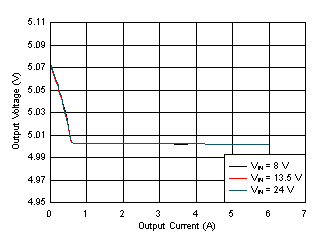

VOUT = 5V fSW = 400kHz FPWM 模式
图 9-18 LMQ61460 负载和线性调整率
VOUT = 5V fSW = 2100KHz FPWM 模式
图 9-20 LMQ61460 负载和线性调整率
VOUT = 3.3V fSW = 2100KHz 自动模式

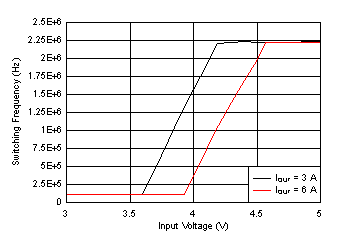

图 9-22 LMQ61460 压降曲线
VOUT = 5V fSW = 2100KHz 自动模式

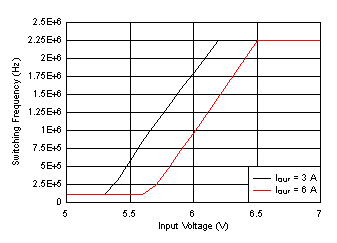

图 9-24 LMQ61460 压降曲线

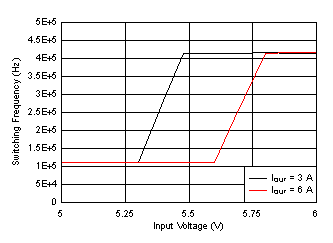

VOUT = 3.3V fSW = 2100KHz 自动模式
图 9-26 LMQ61460 压降曲线
VOUT = 5V fSW = 2100KHz 自动模式
图 9-28 LMQ61460 压降曲线
VOUT = 5V fSW = 2100KHz FPWM 模式
IOUT = 50 mA VIN = 13.5V
图 9-30 LMQ61460 开关波形和 VOUT 纹波
VOUT = 5V fSW = 2100KHz FPWM 模式
IOUT = 50 mA VIN = 13.5V
图 9-32 LMQ61460 在 50mA 负载下启动

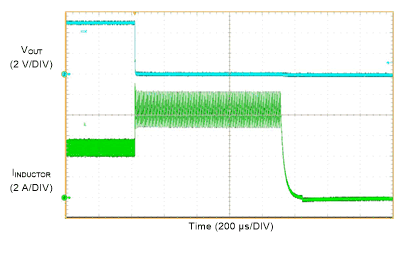

VOUT = 5V fSW = 2100KHz FPWM 模式
IOUT = 5A 到短路 VIN = 13.5V
图 9-34 LMQ61460 短路保护
VOUT = 5V fSW = 2100KHz FPWM 模式
IOUT = 短路 VIN = 13.5V
图 9-36 LMQ61460 短路性能
VOUT = 5V fSW = 400kHz 自动模式
IOUT = 0A 至 6A 至 0A VIN = 13.5V TR = TF = 6µs

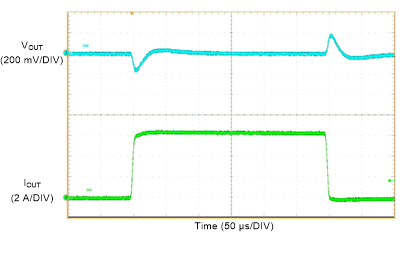

图 9-38 LMQ61460 负载瞬态

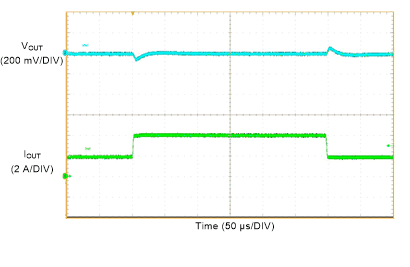

VOUT = 5V fSW = 400kHz 自动模式
IOUT = 2A 至 5A 至 2A VIN = 13.5V TR = TF = 3µs
图 9-40 LMQ61460 负载瞬态
VOUT = 3.3V fSW = 400kHz 自动模式
IOUT = 0A 至 6A 至 0A VIN = 13.5V TR = TF = 6µs
图 9-42 LMQ61460 负载瞬态
VOUT = 5V fSW = 2100KHz 自动模式
IOUT = 0A 至 6A 至 0A VIN = 13.5V TR = TF = 6µs
图 9-44 LMQ61460 负载瞬态

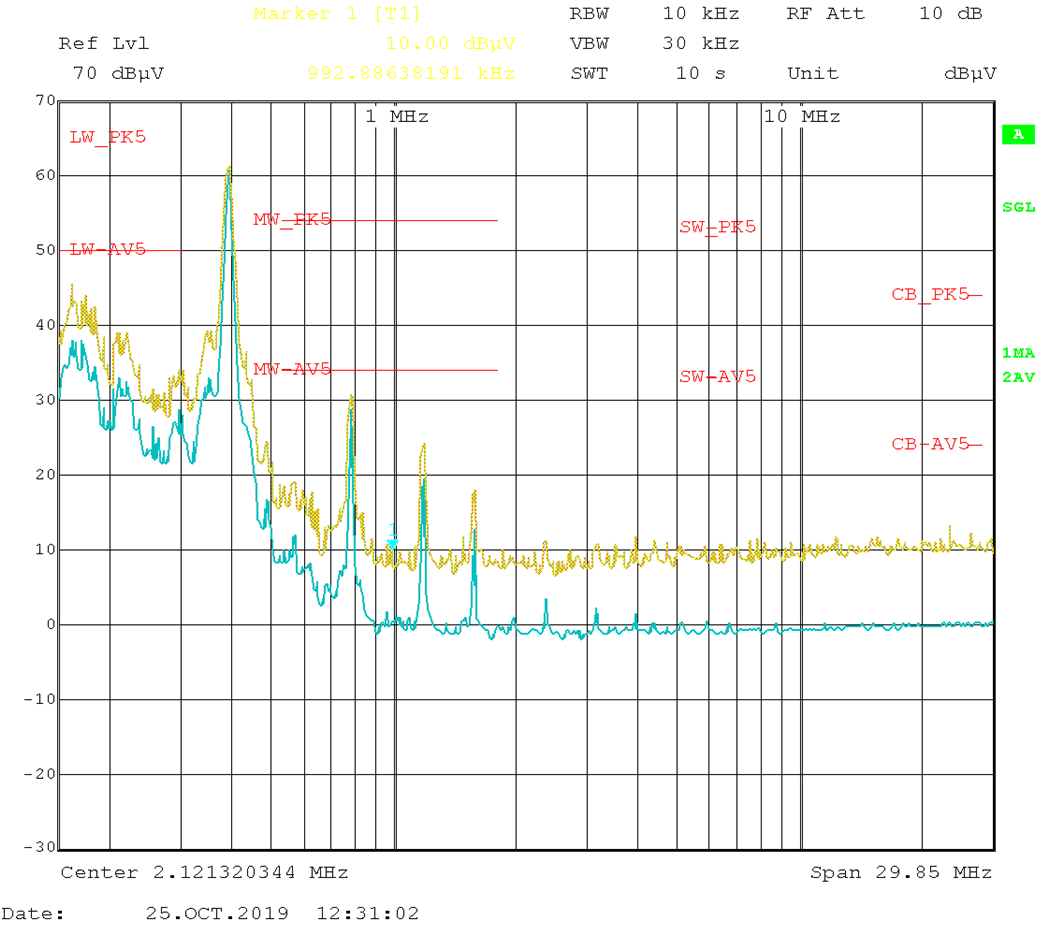

fSW = 400kHz VOUT = 5V IOUT = 5 A
测试频率:150 kHz 至 30 MHz
图 9-46 传导 EMI 与 CISPR25 限值(黄色:峰值信号,蓝色:平均信号)

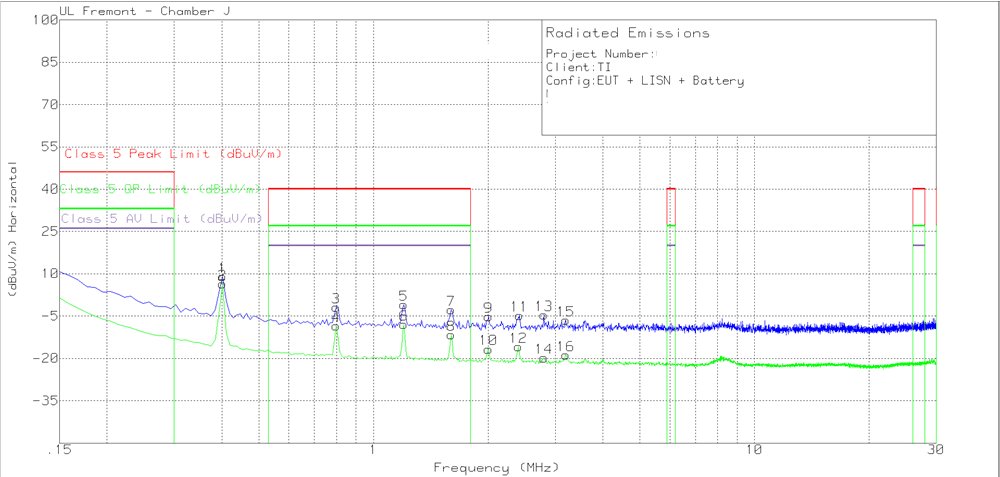

VOUT = 5V fSW = 400kHz IOUT = 5 A
测试频率:150 kHz 至 30 MHz
图 9-48 辐射 EMI 杆状与 CISPR25 限值

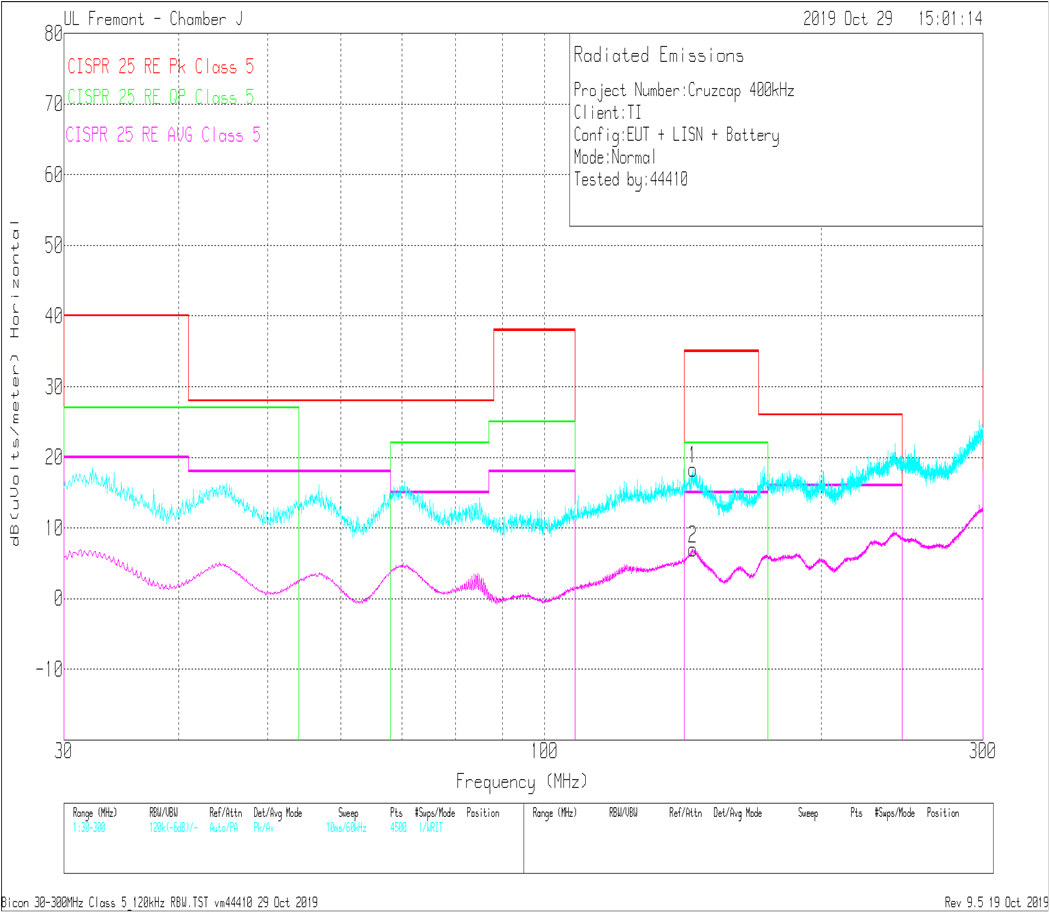

VOUT = 5V fSW = 400kHz IOUT = 5 A
测试频率:30 MHz 至 300 MHz

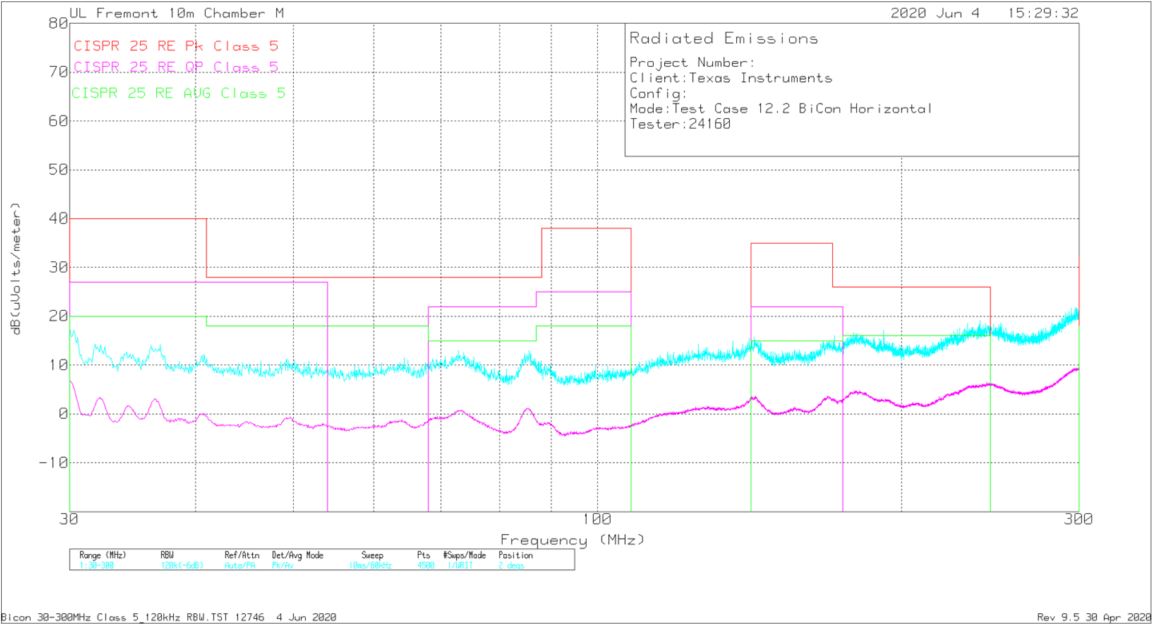

图 9-50 辐射 EMI 双锥水平与 CISPR25 限值

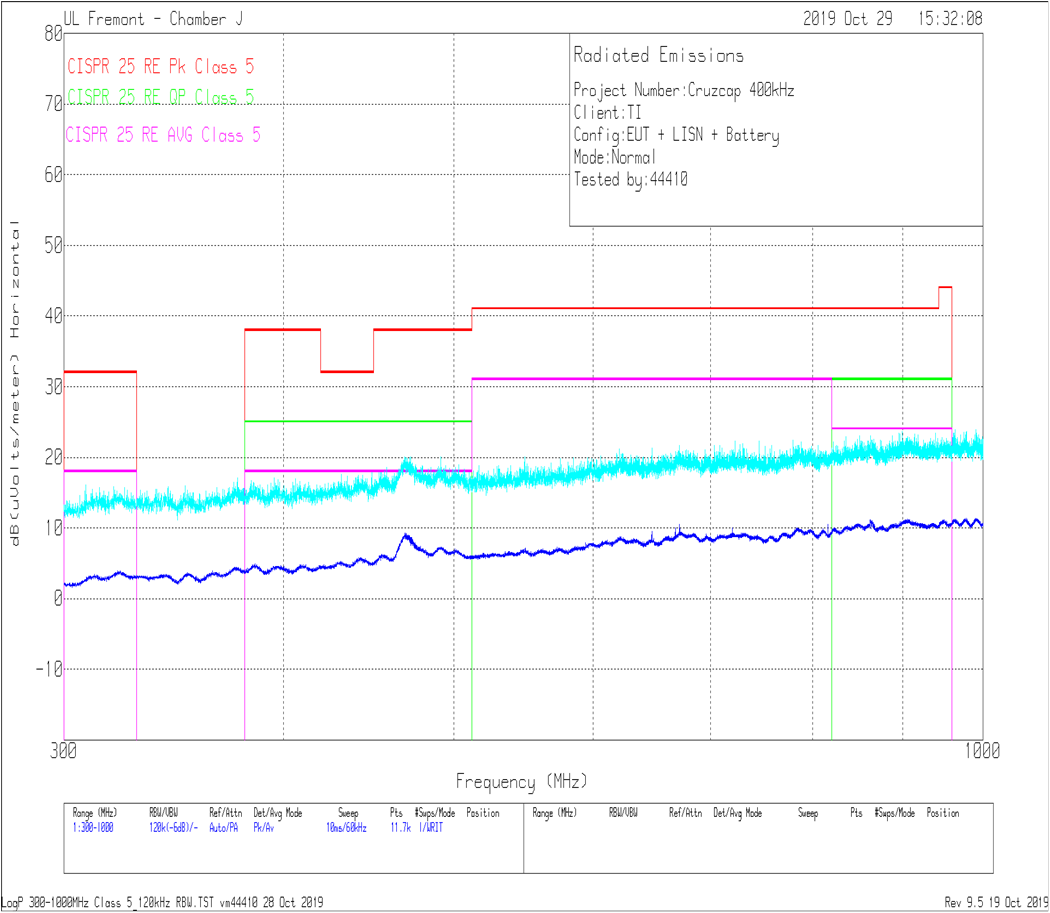

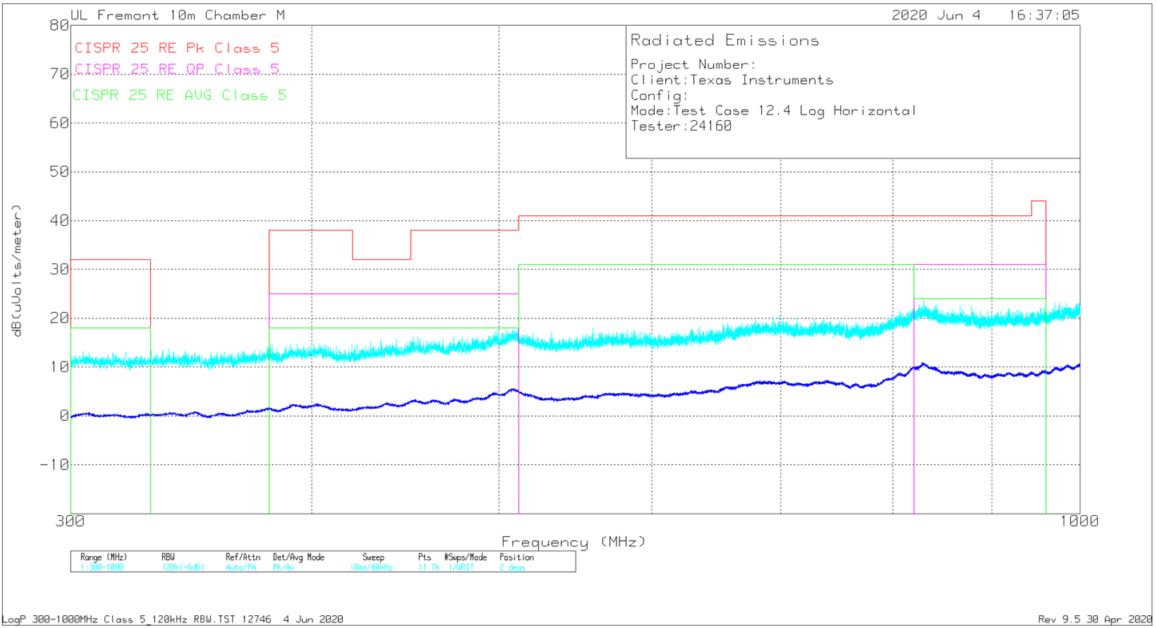

VOUT = 5V fSW = 400kHz IOUT = 5 A
测试频率:300 MHz 至 1 GHz
图 9-52 辐射 EMI 对数水平与 CISPR25 限值
fSW = 2100KHz VOUT = 5V IOUT = 5 A
测试频率:150 kHz 至 30 MHz
图 9-54 传导 EMI 与 CISPR25 限值(黄色:峰值信号,蓝色:平均信号)

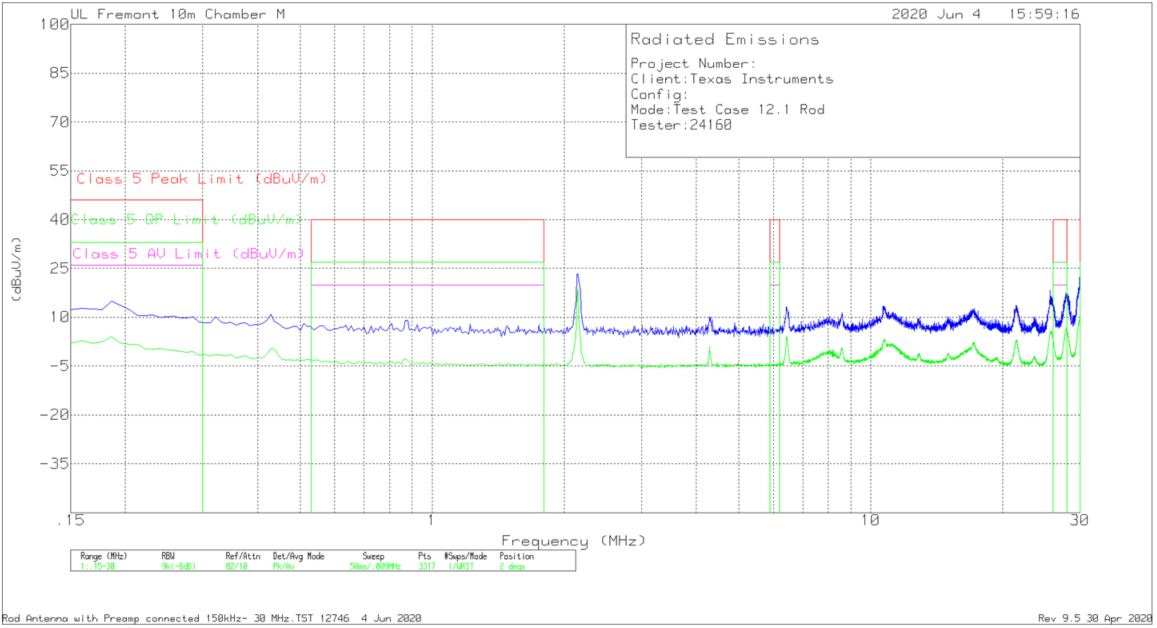

VOUT = 5V fSW = 2.1 MHz IOUT = 4A
测试频率:150 kHz 至 30 MHz
图 9-56 辐射 EMI Red 与 CISPR25 限值
VOUT = 5V fSW = 2.1 MHz IOUT = 4A
测试频率:30 MHz 至 300 MHz
图 9-58 辐射 EMI 双锥水平与 CISPR25 限值
VOUT = 5V fSW = 2.1 MHz IOUT = 4A
测试频率:300 MHz 至 1 GHz
图 9-60 辐射 EMI 对数水平与 CISPR25 限值
表 9-5 典型应用曲线的 BOM
VOUT 频率 RFBB COUT CIN + CHF L CFF
3.3V 400kHz 43.2kΩ 6 × 22µF 2 × 4.7µF + 2 × 100nF 4.7µH (XHMI6060)
3.3V 2100 kHz 43.2kΩ 3 × 22µF 2 × 4.7µF + 2 × 100nF 1.5µH (MAPI 4020HT) 22pF
5V 400kHz 24.9kΩ 4 × 22µF 2 × 4.7µF + 2 × 100nF 4.7µH (XHMI6060)
5V 2100 kHz 24.9kΩ 2 × 22µF 2 × 4.7µF + 2 × 100nF 1.5µH (MAPI 4020HT) 22pF
