PGOOD 输出运行

实现了 PGOOD 功能以替代分立式复位器件,从而减少 BOM 数量并降低成本。当反馈电压超出指定的 PGOOD 阈值时,PGOOD 引脚电压变为低电平(请参阅图 7-8),这可能发生在电流限制和热关断情况下,以及处于禁用状态和正常启动期间。干扰滤波器可防止在输出电压的短时偏移(例如在线路和负载瞬态期间)时出现错误标志。持续时间少于 tPGDFLT_FALL 的输出电压偏移不会触发电源正常标志。通过参考图 8-6,可以更好地理解电源正常运行。

电源正常输出包含一个开漏 NMOS,需要一个外部上拉电阻连接到合适的逻辑电源或 VOUT。当 EN 拉低时,标志输出也被强制为低电平。在 EN 为低电平时,只要输入电压为 ≥1V(典型值),电源正常输出就保持有效。

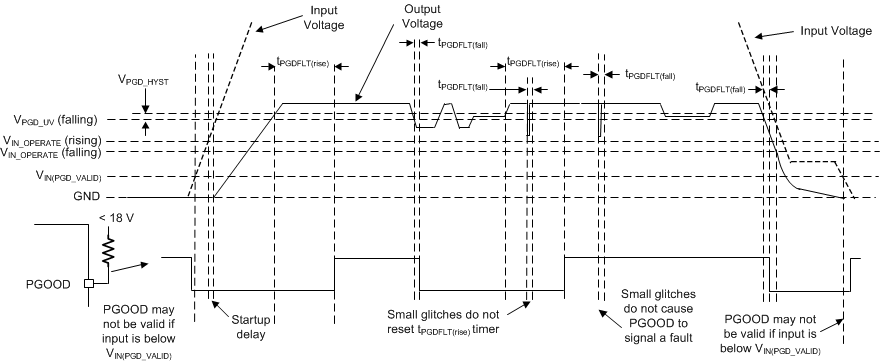

GUID-8F58B696-B976-4F57-B0BC-CE0394530EC0-low.gif图 8-6 PGOOD 时序图(不包括 OV 事件)
表 8-1 导致 PGOOD 发出故障信号(拉至低电平)的条件
故障条件启动 故障条件结束(在此之后,必须经过 tPGDFLT(rise) 才能释放 PGOOD 输出)(1)
VOUT < VOUT-target × PGDUV 且 t > tPGDFLT(fall) 稳压输出电压:
VOUT-target × (PGDUV + PGDHYST) < VOUT < VOUT-target × (PGDOV - PGDHYST)(请参阅图 7-8
VOUT > VOUT-target × PGDOV 且 t > tPGDFLT(fall) 稳压输出电压
TJ > TSD_R TJ < TSD_F 且稳压输出电压
EN < VEN Falling EN > VEN Rising 且稳压输出电压
VCC < VCC_UVLO – VCC_UVLO_HYST VCC > VCC_UVLO 且稳压输出电压
作为额外的运行检查,PGOOD 在软启动期间保持低电平,这定义为直到达到完整输出电压或者自启动以来经过 tSS2(以较小者为准)。
