6 引脚配置和功能

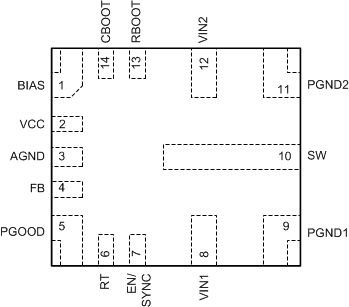

GUID-1B4B4F74-B98E-453B-BB9E-B6959A1E9B24-low.gif图 6-1 RJR 封装14 引脚 VQFN-HR顶视图
表 6-1 引脚功能
引脚 I/O 说明
名称 编号
BIAS 1 P 内部 LDO 输入。将此引脚连接到输出电压点以提高效率。将一个可选的优质 0.1µF 至 1µF 电容器从该引脚接地，以提高抗噪性。如果输出电压高于 12V，则将该引脚接地。
VCC 2 O 内部 LDO 输出。用作内部控制电路的电源。不要连接至任何外部负载。在该引脚和 AGND 之间连接一个 1µF 优质电容器。
AGND 3 G 内部电路的模拟地。反馈和 VCC 是相对于该引脚测量的。必须将 AGND 连接到 PCB 上的 PGND1 和 PGND2。
FB 4 I 内部控制环路的输出电压反馈输入。连接到反馈分压器抽头点以实现可调输出电压。请勿悬空或接地。
PGOOD 5 O 开漏电源正常状态输出。通过限流电阻器将该引脚上拉至合适的电压电源。高电平 = 电源正常，低电平 = 故障。当 EN = 低电平且 VIN > 1V 时，PGOOD 输出变为低电平。如果此引脚不使用，可以保持开路或接地。
RT 6 I/O 通过一个阻值介于 5.76kΩ 和 66.5kΩ 之间的电阻器将该引脚接地，以将开关频率设置在 200kHz 和 2200kHz 之间。请勿悬空或接地。
EN/SYNC 7 I 精密使能输入。高电平 = 开启，低电平 = 关闭。可连接至 VIN。精密使能允许将该引脚用作可调节 UVLO。请参阅Topic Link Label9。不能悬空。EN/SYNC 还可用作同步输入引脚。用于将器件开关频率与系统时钟同步。在外部时钟的上升沿触发。可以使用电容器将同步信号交流耦合到该引脚。当与外部时钟同步时，该器件在强制 PWM 模式下运行并禁用 PFM 轻负载效率模式。请参阅Topic Link Label8。
VIN1 8 P 转换器的输入电源。将一个或多个优质旁路电容器从该引脚连接到 PGND1。必须为 VIN2 提供低阻抗连接。
PGND1 9 G 内部低侧 MOSFET 的电源地。连接到系统地。必须为 PGND2 提供低阻抗连接。将一个或多个优质旁路电容器从该引脚连接到 VIN1。
SW 10 O 转换器的开关节点。连接到输出电感器。
PGND2 11 G 内部低侧 MOSFET 的电源地。连接到系统地。必须为 PGND1 提供低阻抗连接。将一个或多个优质旁路电容器从该引脚连接到 VIN2。
VIN2 12 P 转换器的输入电源。将一个或多个优质旁路电容器从该引脚连接到 PGND2。必须为 VIN1 提供低阻抗连接。
RBOOT 13 I/O 通过一个电阻器连接到 CBOOT。该电阻必须介于 0Ω 和开路之间，并决定 SW 节点上升时间。
CBOOT 14 I/O 高侧驱动器上部电源轨。在 SW 和 CBOOT 之间连接一个 100nF 电容器。一个内部二极管连接到 VCC，并允许 CBOOT 在 SW 节点为低电平时充电。
