3 说明

LMQ61460 是一款具有集成旁路电容器的高性能直流/直流同步降压转换器。该器件具有集成式高侧和低侧 MOSFET，能够在 3.0V 至 36V 的宽输入电压范围内提供高达 6A 的输出电流；可耐受 42V 电压，简化了输入涌流保护设计。该器件可从压降中进行软恢复，因此无需对输出进行过冲。

采用 ZEN 2 开关技术的 LMQ61460 专为实现超低 EMI 而设计。该器件具有假随机展频、集成旁路电容器、可调节 SW 节点上升时间和低 EMI，并采用具有低开关节点振铃和优化型引脚排列的 VQFN-HR 封装，易于使用。开关频率可在 200kHz 至 2.2MHz 范围内同步，从而避开噪声敏感频段。另外，可以选择频率，从而在低工作频率下提高效率，或在高工作频率下缩小设计尺寸。

自动模式可在轻负载运行时进行频率折返，实现仅 7µA（典型值）的空载电流消耗和高轻负载效率。PWM 和 PFM 模式之间无缝转换，以及超低的 MOSFET 导通电阻和外部偏置输入，均确保在整个负载范围内实现卓越的效率。

封装信息
器件型号 封装(1) 封装尺寸(2)
LMQ61460 RJR（VQFN-HR，14） 4.00mm × 3.50mm
(1) 有关更多信息，请参阅节 11。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。

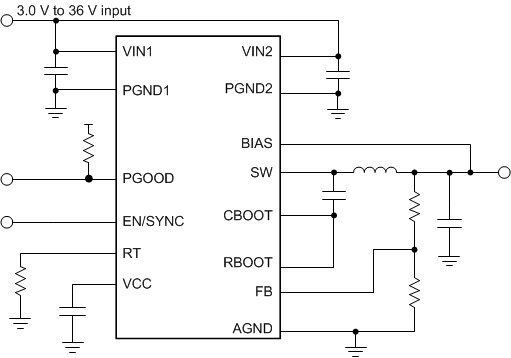

LMQ61460 简化版原理图简化版原理图

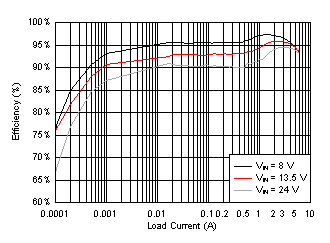

LMQ61460 效率：VOUT=5V，fSW=400kHz效率：VOUT=5V，fSW=400kHz
