可调开关频率

使用从器件 RT 引脚连接到 AGND 的电阻器来设置工作频率。使用Equation2 或参考图 8-4 来获得电阻器阻值。请注意,超出建议范围的电阻器阻值可能会导致器件关断,这可防止在 RT 引脚对地短路或保持开路时发生意外运行。请勿向该引脚施加脉冲信号以强制同步。如果需要同步,请参阅Topic Link Label8.3.2

Equation2. RRT(kΩ) = (1 / fSW(kHz) – 3.3 × 10-5) × 1.346 × 104

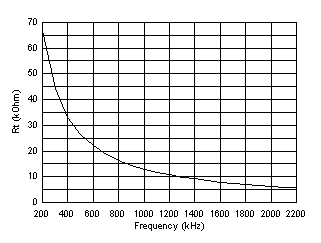

GUID-A15174C1-D950-4987-9EB3-928DD540405D-low.gif图 8-4 设置时钟频率
