降频

只要输出电压为高电平,该器件就会降低频率。只要内部信号 Comp 为低电平并且 FB 的稳压设定点与施加到 FB 的电压之间存在偏差,就会启用此功能。最终结果是,在自动模式下轻负载运行时的输出阻抗比正常工作时大。当器件完全空载时,输出电压必须大约为 1% 高电平。

在自动模式下,一旦输出电流低于器件大概 1/10 的额定电流,输出电阻会增加,以便在降压转换器完全空载时输出电压为 1% 高电平。

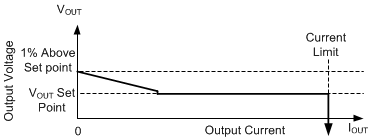

图 8-17 自动模式下稳态输出电压与输出电流间的关系

在 PFM 模式下运行时,需要在输出电压上提供小幅的直流正偏移量来激活 PFM 检测器。PFM 中的频率越低,VOUT 上所需的直流偏移量就越大。如果 VOUT 上的直流偏移量不可接受,则可以在 VOUT 或 FPWM 模式下使用虚拟负载来减少或消除此偏移量。
