6.2.1.2 电机启动选项 - 对齐

当电机从静止状态斜升时，电机对齐启动算法会强制转子与固定的 ALIGN_ANGLE 对齐，其中定义的电流限制用作预定义 ALIGN_TIME 的扭矩基准。默认情况下，在 MOTOR_STARTUP1 的 MTR_STARTUP 配置中，电机启动选项设置为对齐 (mtrStartUpOption = 0b)。对于基本旋转，请使用适用于大多数电机的默认参数。

如果电机未能在给定负载设置下对齐，请在 Register Map 页面上增大 alignOrSlowCurrentLimit 参数。有关微调电机对齐配置的信息，请参阅节 7。

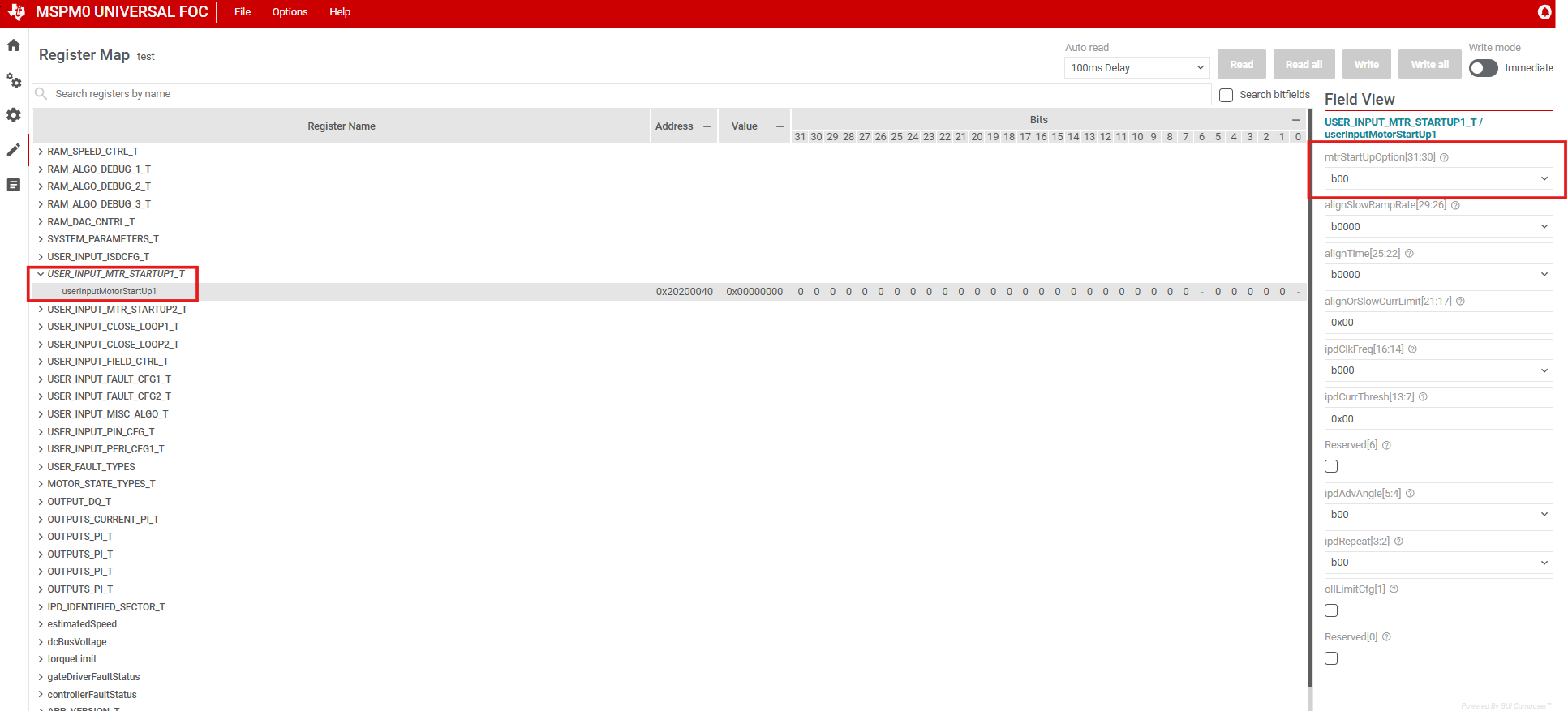

GUI 中的电机启动

图 6-8 GUI 中的电机启动
