5.3 用户输入寄存器（基址 = 0x20200000h）

用户输入寄存器是一组可配置寄存器，为各种电机控制功能实时调优电机性能，并在达到所需的性能调优后将其保存在闪存中。

下面是可使用结构指针 pUserInputRegs. 在 CCS 表达式窗口中导入的一系列输入寄存器。

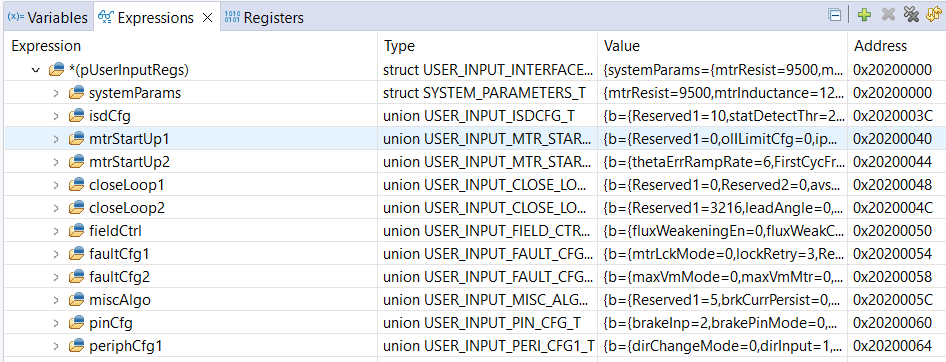

CCS 调试模式下的用户输入寄存器图 5-4 CCS 调试模式下的用户输入寄存器
表 5-8 用户输入寄存器
偏移 首字母缩写词 寄存器名称 部分
0h SYSTEM_PARAMETERS 系统参数 节 5.3.1
3Ch ISD_CFG 初始速度检测配置 节 5.3.2
40h MOTOR_STARTUP1 电机启动 1 配置 节 5.3.3
44h MOTOR_STARTUP2 电机启动 2 配置 节 5.3.4
48h CLOSELOOP1 关闭 Loop1 配置 节 5.3.5
4Ch CLOSELOOP2 关闭 Loop2 配置 节 5.3.6
50h FLIED_CTRL 磁通控制配置 节 5.3.7
54h FAULT_CONFIG1 故障配置 1 节 5.3.8
58h FAULT_CONFIG2 故障配置 2 节 5.3.9
5Ch MISC_ALGO_CONFIG 其他算法配置 节 5.3.10
60h PIN_CONFIGURATION 引脚配置 节 5.3.11
64h PERI_CONFIG 外设配置 节 5.3.12

复杂的位访问类型经过编码可适应小的表格单元格，如表 5-9 所示。

表 5-9 寄存器配置访问类型代码
访问类型 代码 说明
读取类型
R R 读取
写入类型
W W 写入
复位或默认值
-n 复位后的值或默认值
