3.1.1 BLE 板简介

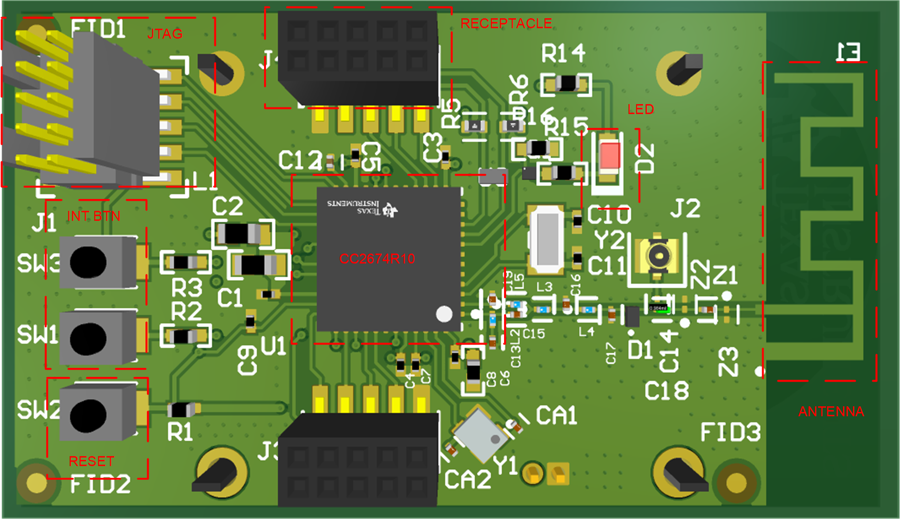

图 3-1 展示了 Altium Designer® BLE 板的顶视图。红色框中突出显示了重要部分。JTAG 连接器采用反向设计，用于 CCS 编程。该板包含两个专为外部中断设计的按钮，这些按钮可以分配给用户指令。该板还包含两个插座，以适配不同的传感器板（贴片和动态心电图）。

TIDA-010270 BLE 板顶视图图 3-1 BLE 板顶视图

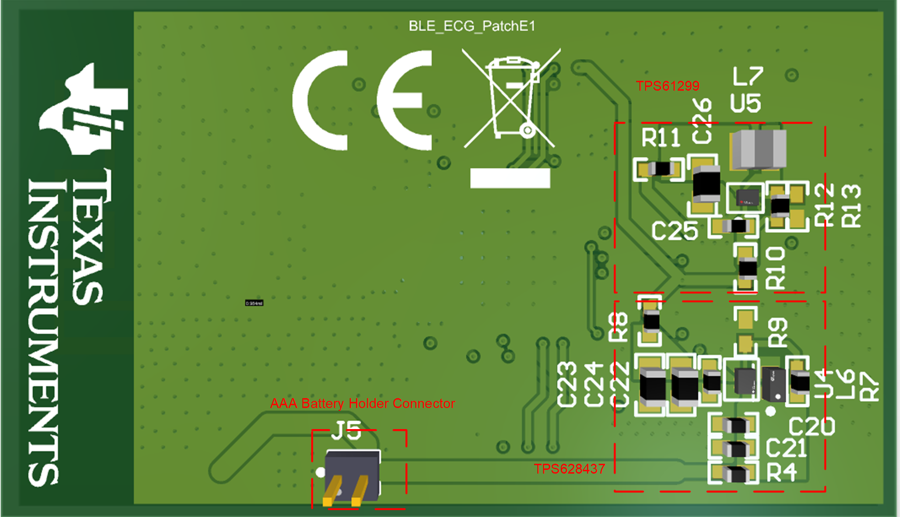

图 3-2 展示了 BLE 板的底视图。这里取下了纽扣电池座，以便展示 TPS61299 升压转换器和 TPS628437 降压转换器。AAA 电池连接器是反向连接的。

TIDA-010270 BLE 板底视图（不带纽扣电池座）图 3-2 BLE 板底视图（不带纽扣电池座）

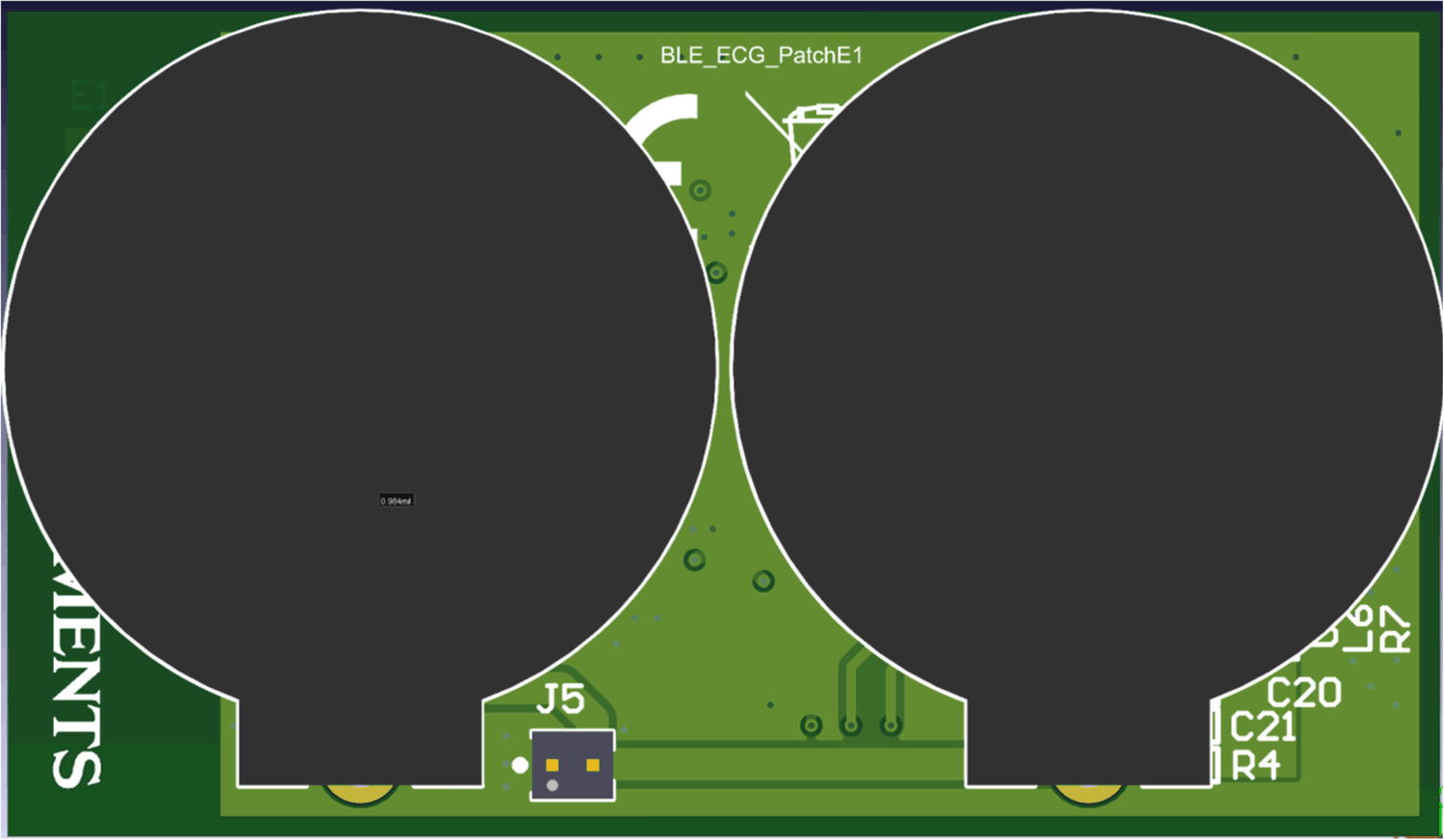

图 3-3 是带有 CR2032 电池座时的 BLE 板底视图。

TIDA-010270 BLE 板底视图（带有纽扣电池座）图 3-3 BLE 板底视图（带有纽扣电池座）
