2 模拟输出模块规格

与模拟输入模块一样，输出模块具有大量的性能规格，这导致模块类型多样化。单个架构无法覆盖这种多样性。

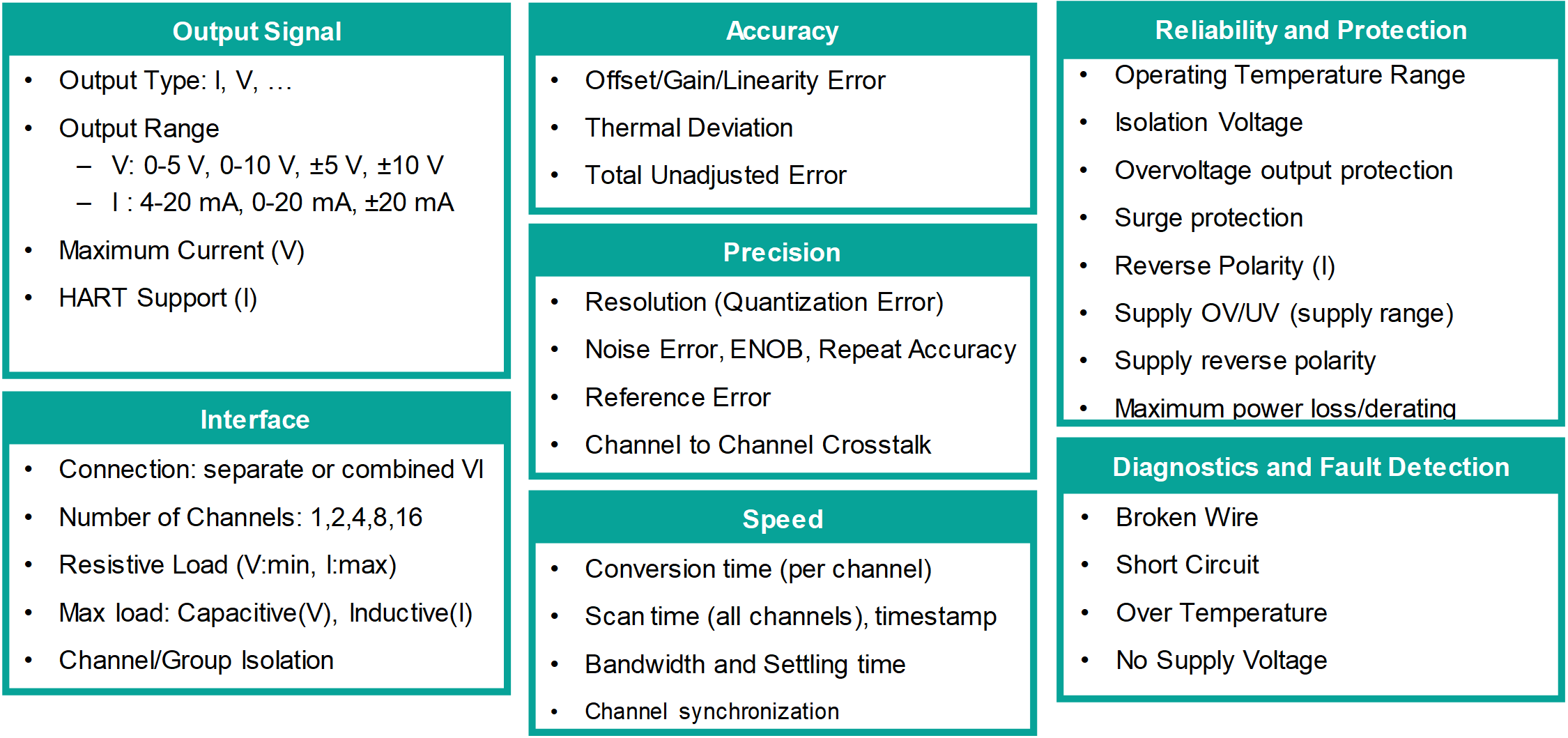

AOUT 模块规格图 2-1 AOUT 模块规格

如图 2-1所示，规格可分为多组，涵盖输出信号和接口、精度、精度、速度、可靠性和诊断。虽然规格非常多，但在决定选择的架构设计时，重要参数很少。AOUT 模块最重要的规格包括：

  • 输出类型（电压或电流）和范围（±10V 或 4-20mA 常见）以及负载范围
  • 通道数和通道隔离
  • 转换时间和输出噪声。
