4.4 检测区域外物体的干扰

IEC 61496-5:5.4.7.1

当检测区域内有目标物体时，检测区域外的干扰目标不得干扰目标物体的检测能力。对于此测试，第 4.2.13.4 节提到使用 40m2 CR 作为干扰目标，以确保它不会吞没 0.17m2 小 CR 的可见性。测试要求干扰目标在一个测试中是静态的，在另一个测试中是动态的。在动态测试中，干扰目标以与测试目标相同的静态残余移动速度移动。干扰角反射器不应干扰检测 CR 的可见性，从而确保不会受到外部物体的干扰。

用于检测区域外物体的干扰功能测试的设置的图像图 4-4 用于检测区域外物体的干扰功能测试的设置的图像
干扰目标 - 动态干扰目标 - 动态

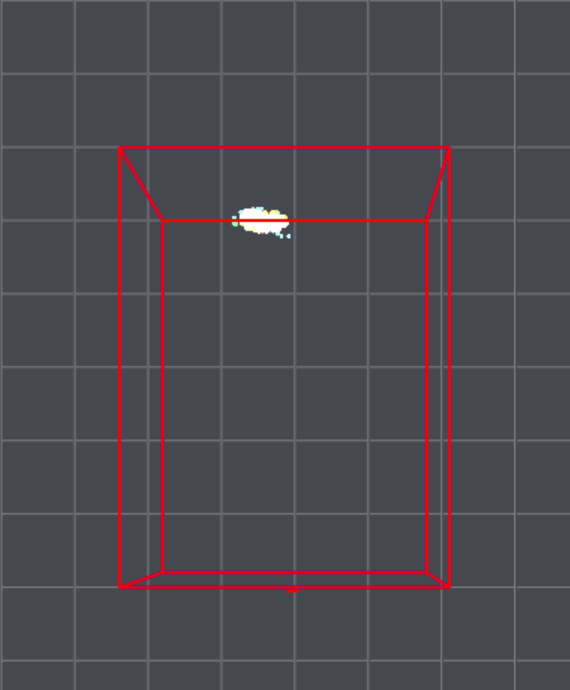

图 4-5 干扰目标为静态（左）或动态（右）时的点云比较。在这两种情况下，感测测试目标的能力和准确性均不受影响。
干扰目标 - 静态干扰目标 - 静态

如上所示，干扰目标不会干扰测试目标的检测能力。虽然干扰物体是动态的，但它与测试目标之间仍然有明显的区别，从而确保目标被识别为在区域内。
