2.2.5 步骤 5.PCB 板设计

  1. 要获取设计包，请访问 Ti.com 并进入特定器件页面。以 MSPM0L1304 为例。
  2. 点击“Design & development”>“CAD/CAE symbols”，根据需要选择要下载的不同封装模型。
    Ultra Librarian 工具入口图 2-38 Ultra Librarian 工具入口
  3. 对于 MSPM0，可将硬件设计到您自己的电路板中。图 2-39 所示为最小系统设计示例。
    MSPM0 最小系统图 2-39 MSPM0 最小系统

    对于最小系统，需要注意以下几点：

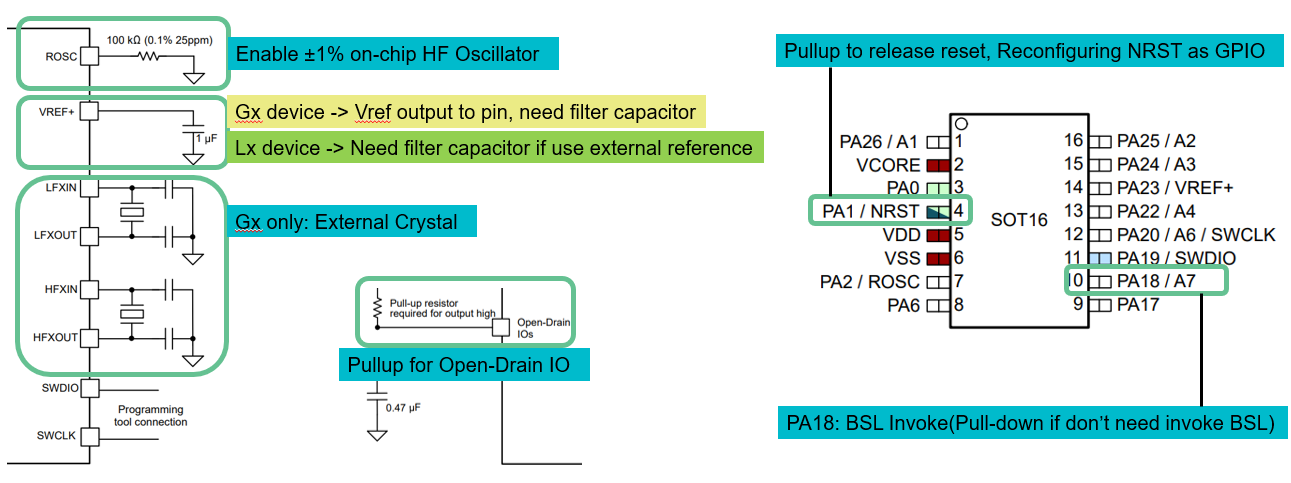

    MSPM0 最小系统注意事项图 2-40 MSPM0 最小系统注意事项

    更多有关硬件开发的详细信息，请参阅以下资料：
