2.2.1 第 1 步：选择合适的 MSPM0 MCU

迁移的第一步是为应用选择正确的 MSPM0器件。图 2-12 所示为 MSPM0 C、L 和 G 系列的产品系列，相关信息可在 TI 官方网站上找到。这两个产品系列都根据存储器和封装来区分器件，因此选择工具更容易。

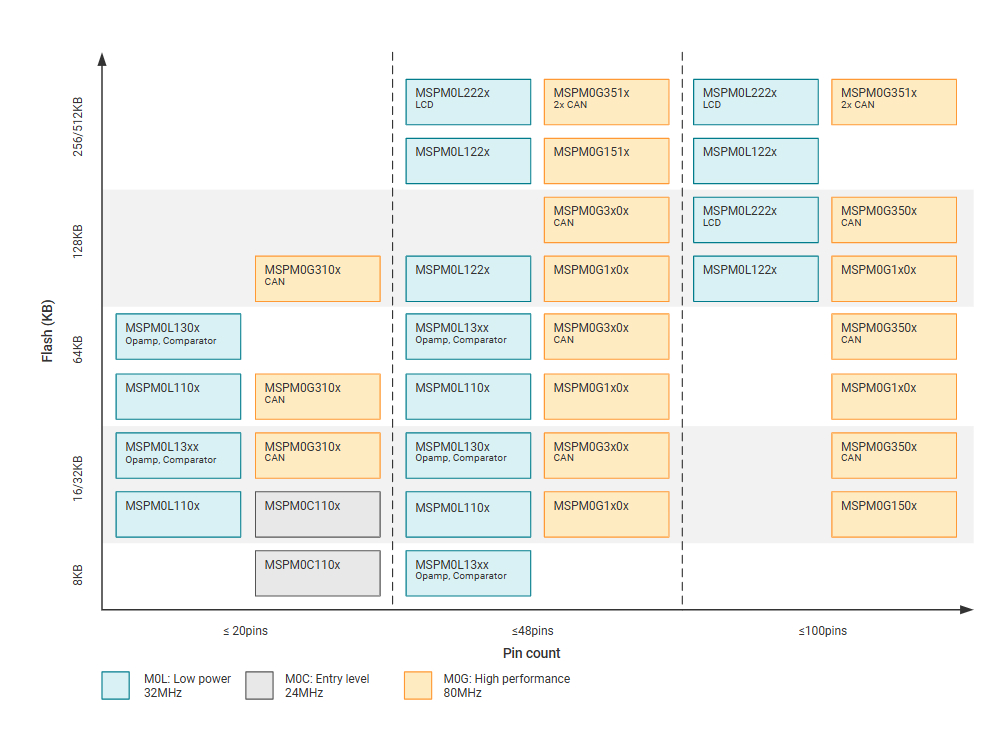

MSPM0C、MSPM0L 和 MSPM0G 产品系列图 2-12 MSPM0C、MSPM0L 和 MSPM0G 产品系列

要将范围缩小至特定的器件，产品选择工具可发挥重要作用。在此链接中，用户可以根据 MCU 外设要求，使用左侧的筛选器进行初步筛选。例如，要筛选出符合 UART 编号的 MCU，使用筛选工具进行选择，右侧将弹出合格的 MCU 器件，如 图 2-13 中所示。用户可以通过左侧的搜索文本框直接转到器件页面，以获取相应器件的详细信息。

MSPM0 产品选择工具图 2-13 MSPM0 产品选择工具

在器件页面上，可以轻松找到并下载数据表、技术参考手册 (TRM) 和勘误表等重要文档，如 图 2-14 所示。器件专用数据表介绍了专用 MSPM0 的参数和功能数据信息。器件专用 TRM 介绍了 MSPM0 系列的应用方法和特性。器件专用勘误表介绍了 MSPM0 相关系列或版本的勘误说明。

MSPM0 重要文档列表图 2-14 MSPM0 重要文档列表

该网站还列出了有关 MSPM0 的相关技术文档，其中最常见的是应用手册。

MSPM0 相关技术文档列表图 2-15 MSPM0 相关技术文档列表

完成选择后，可以通过订购和质量检查价格和其他信息，如 图 2-16 所示。

器件订购和质量视图图 2-16 器件订购和质量视图
