3 转接驱动器和重定时器的功能和利弊权衡

转接驱动器和重定时器旨在解决高速信号完整性问题。这些器件放置在源 Tx 和远端 Rx 之间的中间通道。优化后，这些器件通过均衡并输出经改进的再生信号来消除 PCB 布线或电缆上的损耗，从而确保充分地扩展覆盖范围和提高链路裕度。这些器件还支持灵活的通道设计，其中长度可能超过给定规格通常允许的最大 IL。

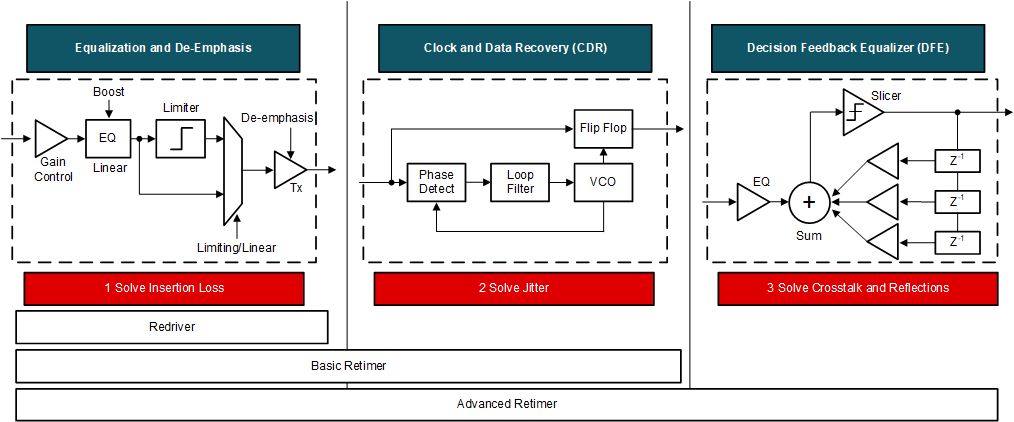

#T6264811-15 展示了 TI 10Gbps 至 12.5Gbps 信号调节产品系列中各种转接驱动器和重定时器选项的主要功能。

GUID-5F112171-D364-4583-942C-564BCF89FD97-low.gif图 3-1 TI 10Gbps 至 12.5Gbps 转接驱动器和重定时器功能
