ZHCSNK4A October 2019 – February 2021 MSP430F5438A-ET
PRODUCTION DATA

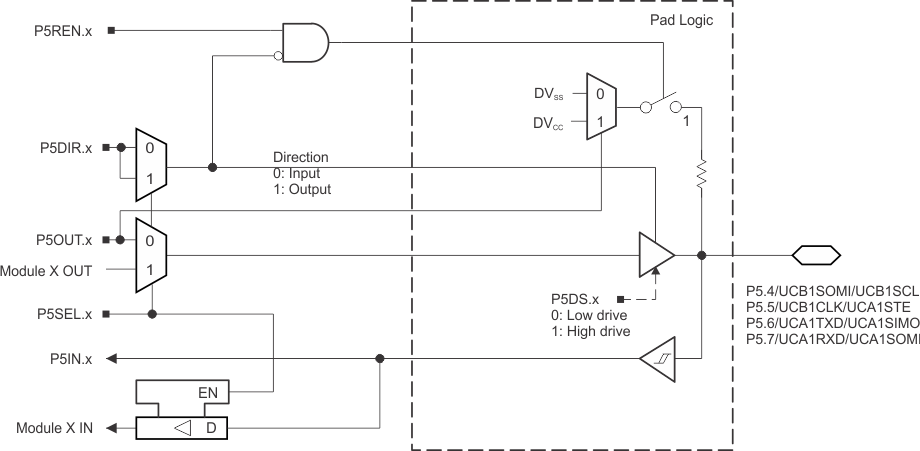

PIN NAME (P5.x) | x | FUNCTION | CONTROL BITS/SIGNALS (1) | |
---|---|---|---|---|
P5DIR.x | P5SEL.x | |||
P5.4/UCB1SOMI/UCB1SCL | 4 | P5.4 (I/O) | I: 0; O: 1 | 0 |
UCB1SOMI/UCB1SCL (2) (3) | X | 1 | ||
P5.5/UCB1CLK/UCA1STE | 5 | P5.5 (I/O) | I: 0; O: 1 | 0 |
UCB1CLK/UCA1STE (2) (4) | X | 1 | ||
P5.6/UCA1TXD/UCA1SIMO | 6 | P5.6 (I/O) | I: 0; O: 1 | 0 |
UCA1TXD/UCA1SIMO (2) | X | 1 | ||
P5.7/UCA1RXD/UCA1SOMI | 7 | P5.7 (I/O) | I: 0; O: 1 | 0 |
UCA1RXD/UCA1SOMI (2) | X | 1 |
