8.3.11.2 数字滤波器特性

方程式 6 可计算用于 1024 或更低 OSR 的 sinc3 滤波器的 z 域传递函数。

方程式 6. GUID-91C283D1-B9D9-4F48-85D4-1C9191D23663-low.gif

其中：

  • N 是 OSR

方程式 7 根据连续时间频率参数 f 计算 sinc3 滤波器的传递函数。

方程式 7. GUID-8F150434-07ED-439C-A38E-BAAEDA4D3B66-low.gif

其中：

  • N 是 OSR

图 8-7 和图 8-8 展示了 OSR 为 1024 及更低值的快速稳定滤波器和 sinc3 滤波器的数字滤波器响应。图 8-9 和图 8-10 展示了 OSR 为 4096 的 sinc3 + sinc1 滤波器的数字滤波器响应。

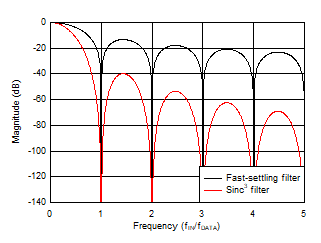

GUID-F0CCCFFA-51B9-48F8-8BB4-353877E70878-low.gif图 8-7 快速稳定和 Sinc3 数字滤波器响应
GUID-298B2DCF-48E1-44BF-8F00-585E77C2F28B-low.gif图 8-9 OSR = 4096 时的数字滤波器响应，作为 Sinc3 + Sinc1 组合

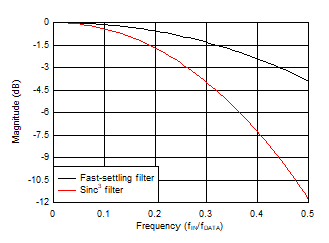

GUID-E2F72201-3B09-4C31-93BF-71C5F91BEB1F-low.gif图 8-8 快速稳定和 Sinc3 数字滤波器响应，通带详细信息

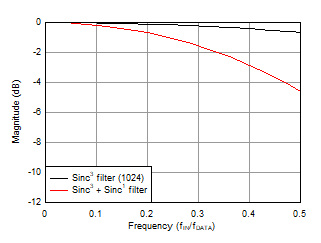

GUID-6DA3D599-EDB4-4894-85B0-9F125F41D4F5-low.gif图 8-10 OSR = 4096 时的 Sinc3 + Sinc1 数字滤波器响应，通带详细信息
