7.3.6 输入时钟分频器

器件时钟输入通过时钟分频器块传递，该时钟分频器可以对输入时钟进行 1、2、3 或 4 倍分频。该分频时钟 (AFE_CLK) 用于对四个 ADC 输入同时采样。在默认模式下，当 AFE_CLK 频率与输入时钟频率相同时，使用分频因子 1。时钟分频器块可以使用 DIV_EN 寄存器位启用，当启用该位时，AFE_CLK 频率由 CH_OUT_DIS 寄存器位（表 7-7）设置的串行化因子自动确定。也可以通过启用 DIV_FRC 和 DIV_REG 寄存器位来手动指定分频因子。必须注意确保输入时钟频率处于节 5.3中指定的建议工作范围内。

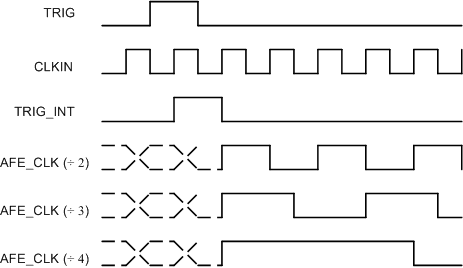

器件复位后，分频器会在 TRIG 引脚上施加的第一个脉冲时复位。当在系统中使用多个器件时，该配置尤其有用，因为此时系统中所有 ADC 的采样时间点必须同步。图 7-5 展示了 TRIG 时序图和各种分频的 AFE_CLK 信号。图 7-6 提供了相对于器件时钟输入的 TRIG 输入建立时间和保持时间。表 7-4、表 7-6 和表 7-5 中分别提供了 DIV_EN 寄存器、DIV_FRD 寄存器和 DIV_REG 寄存器的位设置。

AFE5401-EP 输入时钟分频器图 7-5 输入时钟分频器
AFE5401-EP TRIG CLKIN 建立和保持图 7-6 TRIG CLKIN 建立和保持
表 7-4 DIV_EN 寄存器
DIV_EN说明
0分频器已禁用和旁路
1分频器已启用
表 7-5 DIV_FRC 寄存器
DIV_FRC说明
0输入分频比 = 串行化因子(1)（自动设置）
1输入分频比 = DIV_REG（手动设置）
(1) 分频比根据 CH_OUT_DIS[1:4] 寄存器位自动计算为串行化因子值；请参阅表 7-7。
表 7-6 DIV_REG 寄存器
DIV_REG说明
0分频器已禁用和旁路
12 分频
23 分频
34 分频
