5.10 典型特性

除非另有说明，典型值为以下条件下的值：A = +25°C、AVDD18 = DVDD18 = 1.8V、AVDD3 = DRVDD = 3.3V、–1dBFS 模拟输入与 0.1μF 电容器交流耦合、AFE_CLK = 25MHz、LNA 增益 = 15dB、PGA 增益 = 0dB、默认模式、抗混叠滤波器转角频率 = 8MHz 以及占空比为 50% 的差分输入正弦波时钟。

AFE5401-EP 3MHz、–1dBFS 输入信号、0dB PGA 增益时的 FFT（采样速率 = 25MSPS）
SNR = 67.7dBFSSFDR = 65.7dBcTHD = 65.2dBc
图 5-5 3MHz、–1dBFS 输入信号、0dB PGA 增益时的 FFT（采样速率 = 25MSPS）
AFE5401-EP 具有双音信号的 FFT
fIN1 = 1.5MHz–7dBFS 振幅下的单音
fIN2 = 2MHz双音 IMD = –83dBFS
图 5-7 具有双音信号的 FFT
AFE5401-EP 信噪比与输入信号频率间的关系（PGA 增益 = 0dB）
图 5-9 信噪比与输入信号频率间的关系（PGA 增益 = 0dB）

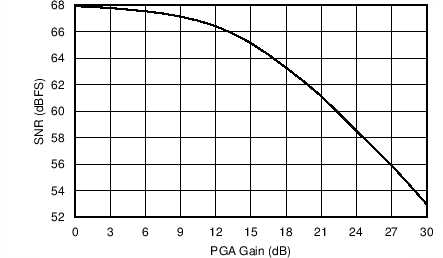

AFE5401-EP 信噪比与 PGA 增益间的关系
图 5-11 信噪比与 PGA 增益间的关系
AFE5401-EP 信噪比、无杂散动态范围与输入信号幅度间的关系（PGA 增益 = 0dB）
图 5-13 信噪比、无杂散动态范围与输入信号幅度间的关系（PGA 增益 = 0dB）

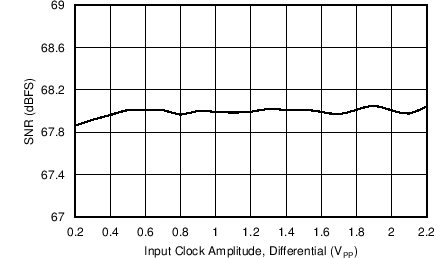

AFE5401-EP 信噪比与输入时钟幅度间的关系（PGA 增益 = 0dB）
图 5-15 信噪比与输入时钟幅度间的关系（PGA 增益 = 0dB）
AFE5401-EP 信噪比与输入时钟占空比间的关系（PGA 增益 = 0dB）
图 5-17 信噪比与输入时钟占空比间的关系（PGA 增益 = 0dB）
AFE5401-EP 信噪比与采样频率间的关系（PGA 增益 = 0dB）
图 5-19 信噪比与采样频率间的关系（PGA 增益 = 0dB）

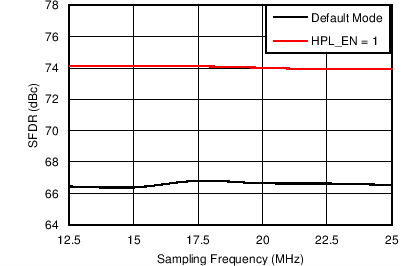

AFE5401-EP 无杂散动态范围与采样频率间的关系（PGA 增益 = 0dB）
图 5-21 无杂散动态范围与采样频率间的关系（PGA 增益 = 0dB）

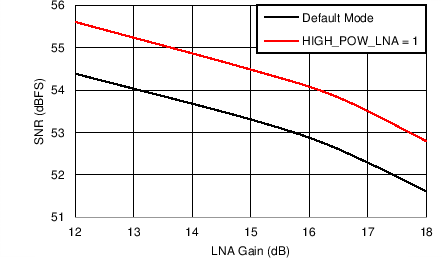

AFE5401-EP 信噪比与 LNA 增益间的关系（PGA 增益 = 30dB）
图 5-23 信噪比与 LNA 增益间的关系（PGA 增益 = 30dB）
AFE5401-EP 输入参考噪声与 LNA 增益间的关系（PGA 增益 = 30dB）
图 5-25 输入参考噪声与 LNA 增益间的关系（PGA 增益 = 30dB）
AFE5401-EP 输出参考噪声与 PGA 增益间的关系
图 5-27 输出参考噪声与 PGA 增益间的关系
AFE5401-EP 增益匹配直方图（器件内四个通道之间的最大增益差）
图 5-29 增益匹配直方图（器件内四个通道之间的最大增益差）
AFE5401-EP PGA 增益 = 30dB 时的偏移误差直方图
图 5-31 PGA 增益 = 30dB 时的偏移误差直方图
AFE5401-EP 抗混叠滤波器响应与 FILTER_BW 设置间的关系（PGA 增益 = 30dB）
图 5-33 抗混叠滤波器响应与 FILTER_BW 设置间的关系（PGA 增益 = 30dB）

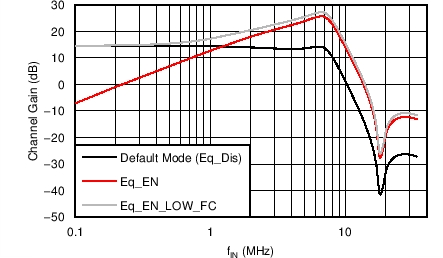

AFE5401-EP 均衡器模式的抗混叠滤波器响应（PGA 增益 = 0dB）
图 5-35 均衡器模式的抗混叠滤波器响应（PGA 增益 = 0dB）

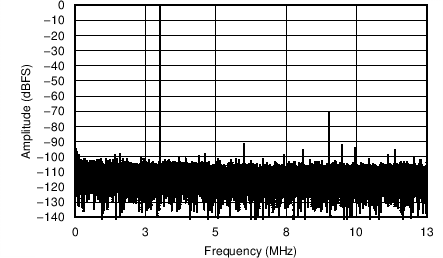

AFE5401-EP 辅助通道的 FFT（3MHz、–1dBFS 输入信号、采样速率 = 25MSPS）
SNR = 69.2dBFSSFDR = 69.8dBcTHD = 69.7dBc
图 5-37 辅助通道的 FFT（3MHz、–1dBFS 输入信号、采样速率 = 25MSPS）
AFE5401-EP 4 倍抽取率滤波器响应（采样频率 = 12.5MHz）
图 5-39 4 倍抽取率滤波器响应（采样频率 = 12.5MHz）

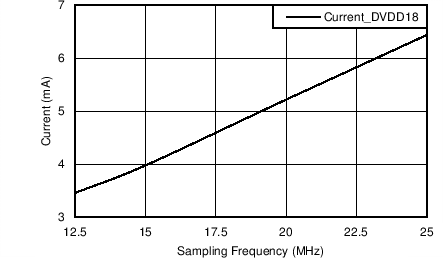

AFE5401-EP DVDD18 电源电流与采样频率间的关系
图 5-41 DVDD18 电源电流与采样频率间的关系

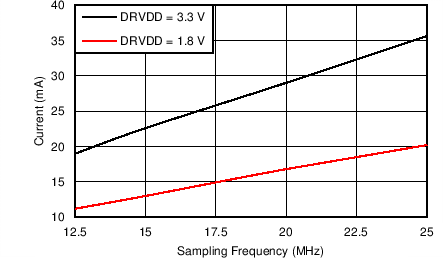

AFE5401-EP DRVDD 电源电流与采样频率间的关系（15pF 负载和切换测试模式）
图 5-43 DRVDD 电源电流与采样频率间的关系（15pF 负载和切换测试模式）

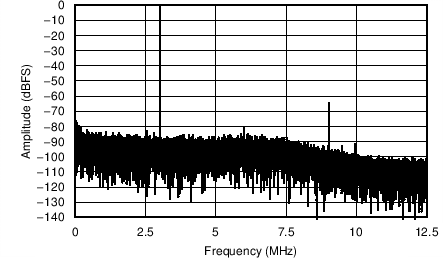

AFE5401-EP 3MHz、–1dBFS 输入信号、30dB PGA 增益时的 FFT（采样速率 = 25MSPS）
SNR = 53.3dBFSSFDR = 63.7dBcTHD = 63.6dBc
图 5-6 3MHz、–1dBFS 输入信号、30dB PGA 增益时的 FFT（采样速率 = 25MSPS）
AFE5401-EP 无杂散动态范围与输入信号频率间的关系
图 5-8 无杂散动态范围与输入信号频率间的关系
AFE5401-EP 信噪比与输入信号频率间的关系（PGA 增益 = 30dB）
图 5-10 信噪比与输入信号频率间的关系（PGA 增益 = 30dB）

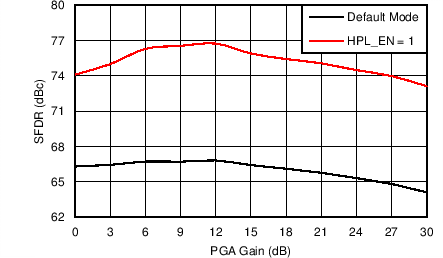

AFE5401-EP 无杂散动态范围与 PGA 增益间的关系
图 5-12 无杂散动态范围与 PGA 增益间的关系

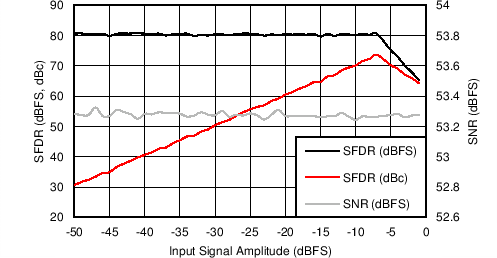

AFE5401-EP 信噪比、无杂散动态范围与输入信号幅度间的关系（PGA 增益 = 30dB）
图 5-14 信噪比、无杂散动态范围与输入信号幅度间的关系（PGA 增益 = 30dB）

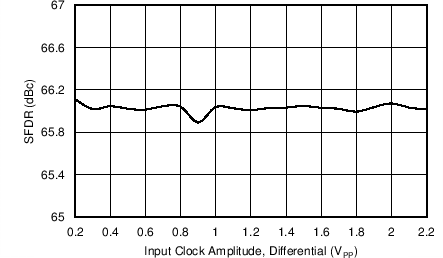

AFE5401-EP 无杂散动态范围与输入时钟幅度间的关系（PGA 增益 = 0dB）
图 5-16 无杂散动态范围与输入时钟幅度间的关系（PGA 增益 = 0dB）
AFE5401-EP 无杂散动态范围与输入时钟幅度间的关系（PGA 增益 = 0dB）
图 5-18 无杂散动态范围与输入时钟幅度间的关系（PGA 增益 = 0dB）
AFE5401-EP 信噪比与采样频率间的关系（PGA 增益 = 30dB）
图 5-20 信噪比与采样频率间的关系（PGA 增益 = 30dB）
AFE5401-EP 无杂散动态范围与采样频率间的关系（PGA 增益 = 30dB）
图 5-22 无杂散动态范围与采样频率间的关系（PGA 增益 = 30dB）
AFE5401-EP 无杂散动态范围与 LNA 增益间的关系（PGA 增益 = 30dB）
图 5-24 无杂散动态范围与 LNA 增益间的关系（PGA 增益 = 30dB）
AFE5401-EP 输入参考噪声与 PGA 增益间的关系
图 5-26 输入参考噪声与 PGA 增益间的关系
AFE5401-EP PGA 增益 = 30dB 时的增益误差直方图
图 5-28 PGA 增益 = 30dB 时的增益误差直方图
AFE5401-EP 两个典型器件的通道偏移与 PGA 增益间的关系
图 5-30 两个典型器件的通道偏移与 PGA 增益间的关系

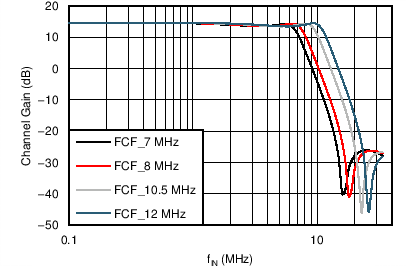

AFE5401-EP 抗混叠滤波器响应与 FILTER_BW 设置间的关系（PGA 增益 = 0dB）
图 5-32 抗混叠滤波器响应与 FILTER_BW 设置间的关系（PGA 增益 = 0dB）
AFE5401-EP 抗混叠滤波器响应与 AVDD18 间的关系（PGA 增益 = 0dB，FILTER_BW = 8MHz）
图 5-34 抗混叠滤波器响应与 AVDD18 间的关系（PGA 增益 = 0dB，FILTER_BW = 8MHz）
AFE5401-EP 均衡器模式的抗混叠滤波器响应（PGA 增益 = 30dB）
图 5-36 均衡器模式的抗混叠滤波器响应（PGA 增益 = 30dB）
AFE5401-EP 2 倍抽取率滤波器响应（采样频率 = 50MHz）
图 5-38 2 倍抽取率滤波器响应（采样频率 = 50MHz）
AFE5401-EP AVDD18 电源电流与采样频率间的关系
图 5-40 AVDD18 电源电流与采样频率间的关系
AFE5401-EP AVDD3 电源电流与采样频率间的关系
图 5-42 AVDD3 电源电流与采样频率间的关系
AFE5401-EP AFE 内核电源，不包括 DRVDD 的通道
图 5-44 AFE 内核电源，不包括 DRVDD 的通道
