信号链探头

为了增强系统级调试功能,该器件提供了一种模式,在该模式下,信号链中每个块的输出可以连接到 ADC 输入。借助这个模式,可轻松监测内部信号,以确保每个块输出不饱和。图 7-17 展示了器件信号链方框图。图 7-18图 7-19 展示了每级输出的典型频率响应图。

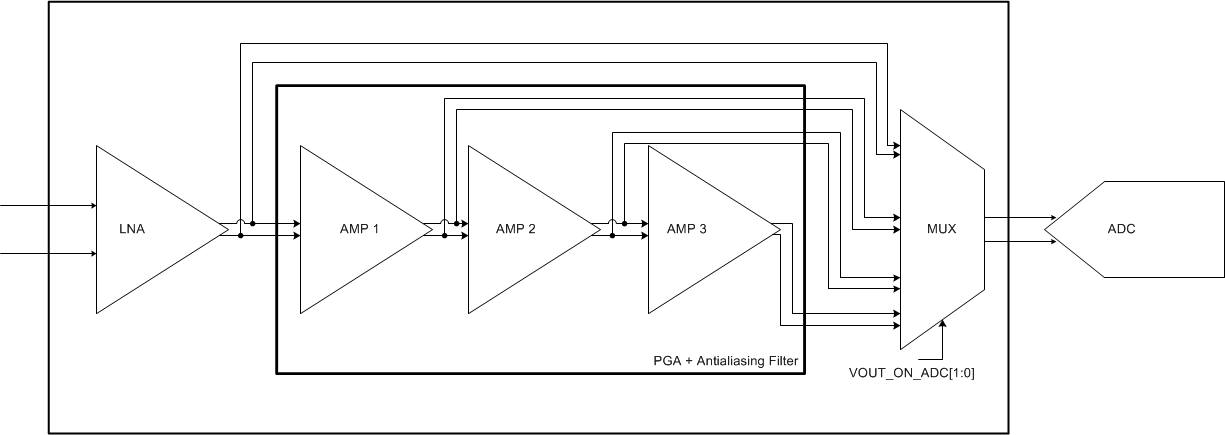

AFE5401-EP 信号链方框图图 7-17 信号链方框图

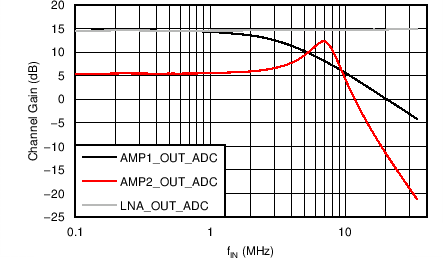

AFE5401-EP VOUT_ON_ADC 设置的频率响应(PGA 增益 = 0dB)图 7-18 VOUT_ON_ADC 设置的频率响应(PGA 增益 = 0dB)

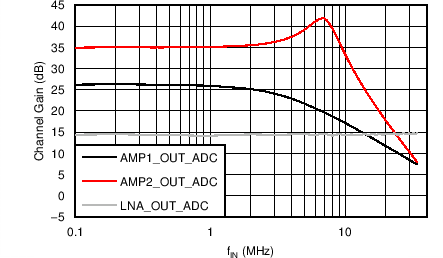

AFE5401-EP VOUT_ON_ADC 设置的频率响应(PGA 增益 = 30dB)图 7-19 VOUT_ON_ADC 设置的频率响应(PGA 增益 = 30dB)
