7.4.2.1 标头

每个通道都有一个关联的 12 位标头寄存器。这些寄存器可以通过 SPI 写入操作来写入。通过配置 HEADER_MODE 寄存器，可以在 CMOS 数据输出 (D[11:0]) 上读出此寄存器的内容，如表 7-18 所示。

表 7-18 HEADER_MODE 寄存器
HEADER_MODE说明
0输出为 ADC 数据
1输出为标头数据
2[温度数据、诊断数据、平均值、噪声、(-1)、(-1)、(-1)、(-1)]。重复此数据序列。
3标头数据、温度数据、诊断数据、平均值、噪声、ADC 数据

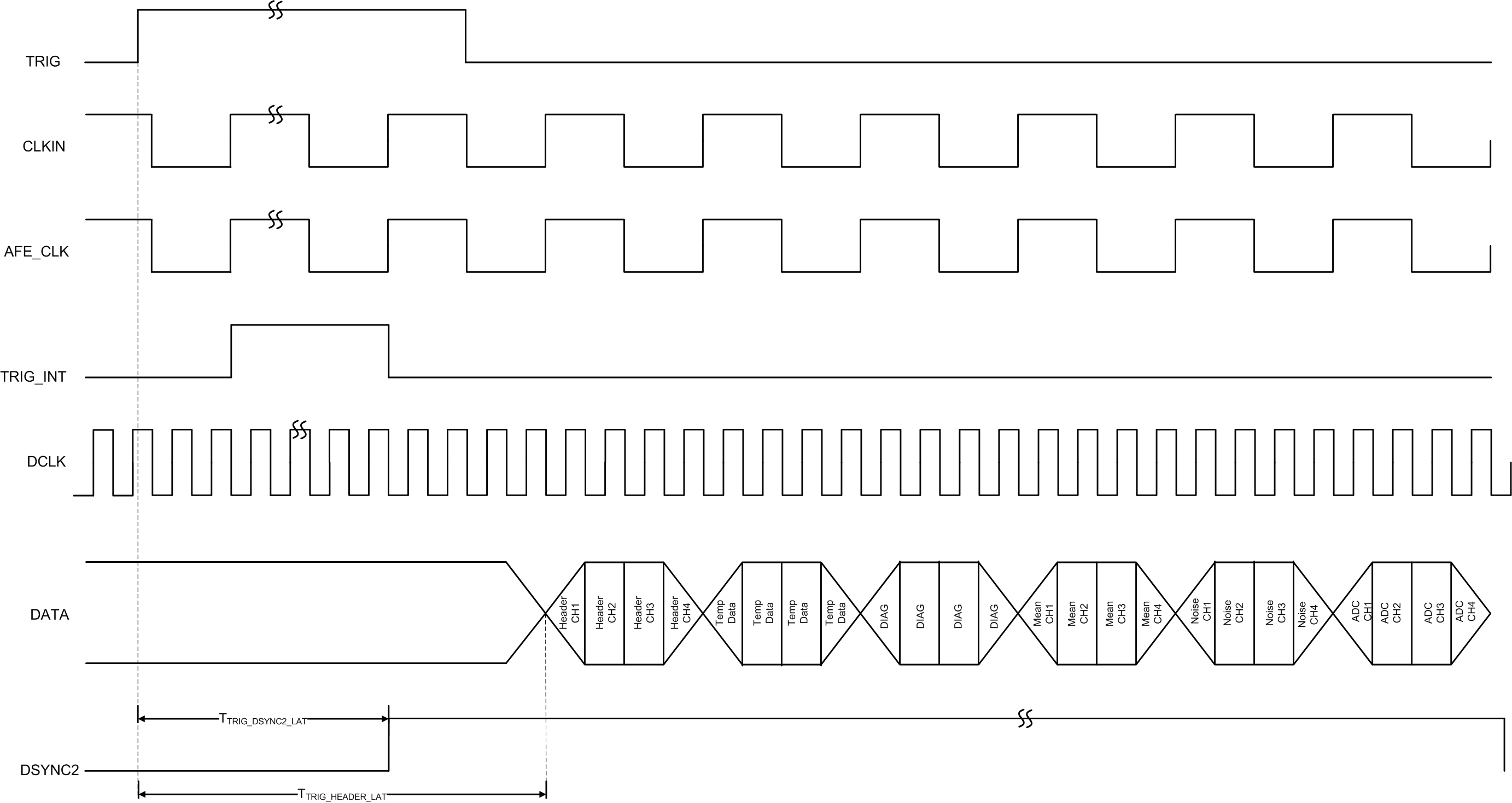

在 HEADER_MODE = 3 时，标头模式数据输出如图 7-14 所示。

在此模式下，标头数据传输相对于 TRIG 输入存在一定的延迟。此延迟可通过方程式 2 得出：

方程式 2. TRIG to Header Latency (TTRIG_HEADER_LAT) = tAFE_CLK + TTRIG_DSYNC2_LAT
AFE5401-EP 标头模式数据输出 (HEADER_MODE = 3)图 7-14 标头模式数据输出 (HEADER_MODE = 3)
