7.3.8.2 辅助通道

辅助模拟输入（INIP_AUX、INIM_AUX）可以通过 AUX_CHI_EN 位（表 7-9）启用，而不是使用 INIP、INIM 输入。辅助模拟输入信号路径由一个输入单位增益缓冲器和一个 ADC 组成。在此模式下，LNA、PGA、均衡器和抗混叠滤波器被旁路并断电。图 7-8 显示了辅助通道模式的内部方框图。启用此模式时，在输入饱和或失真之前，最大输入摆幅限制为 2VPP。

表 7-9 AUX_CHI_EN 寄存器
AUX_CHI_EN说明
0INIP、INIM 活动，模拟
1INIP_AUX、INIM_AUX

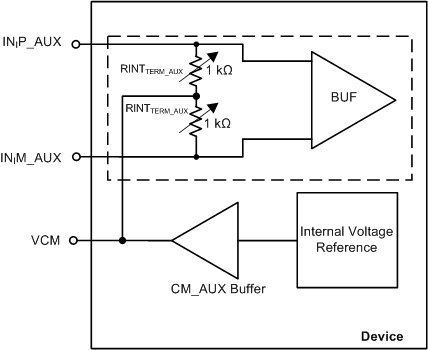

AFE5401-EP 辅助通道输入引脚的共模偏置
虚线区域表示四个通道之一。
图 7-8 辅助通道输入引脚的共模偏置

INIP_AUX、INIM_AUX 引脚上的直流共模在内部偏置至最佳电压（称为 VCM）。

直流共模偏置通过两个内部可编程单端电阻器 (RINTTERM_AUX) 进行设置。可以使用 TERM_INT_20K_AUX 寄存器设置将这些电阻器编程为更高的值，如表 7-10 中所述。

表 7-10 内部端接寄存器设置 (AUX)
TERM_INT_20K_AUX说明
0RINTTERM_AUX = 1kΩ
1RINTTERM_AUX = 10kΩ

由于内部共模设置，辅助输入也可以进行交流耦合。外部输入交流耦合电容器与 RINTTERM_AUX 构成高通滤波器。因此，电容值应允许目标最低频率以最小的衰减通过。

对于大于 1MHz 的典型频率，建议使用 50nF 或更大的值。对于由于系统要求而无法对输入信号进行交流耦合的情况，建议使用 VCM 输出来设置输入信号的直流共模。VCM 的驱动能力有限。每个 VCM 输入端与 AVSS 之间应各连接一个 100nF 电容器。
