5.9 时序要求：串行接口运行

除非另有说明，最小值规格适用于 TA = –40°C 至 TJ = +125°C 的整个温度范围、DRVDD = 3.3V、AVDD3 = 3.3V、AVDD18 = 1.8V、DVDD18 = 1.8V 且 SDOUT 上的 CLOAD = 5pF。
参数最小值典型值最大值单位
t1SCLK 周期50ns
t2SCLK 高电平时间20ns
t3SCLK 低电平时间20ns
t4数据建立时间5ns
t5数据保持时间5ns
t6SEN 下降到 SCLK 上升8ns
t7最后一个 SCLK 上升沿至 SEN 上升沿之间的时间8ns
t8从 SCLK 下降沿到 SDOUT 有效的延迟71115ns

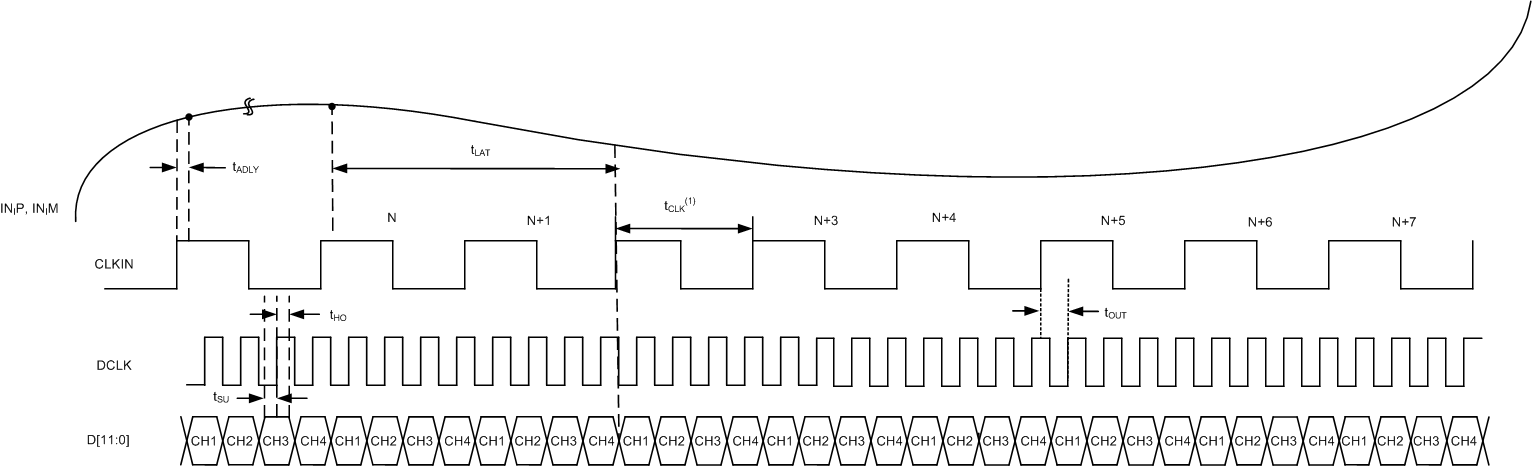

AFE5401-EP 输出接口时序图
A. tCLK = 1/fCLKIN
图 5-1 输出接口时序图

通过 RESET 引脚进行寄存器初始化需要 RESET 引脚上具有高电平脉冲。图 5-2 展示了上电后复位的时序要求。

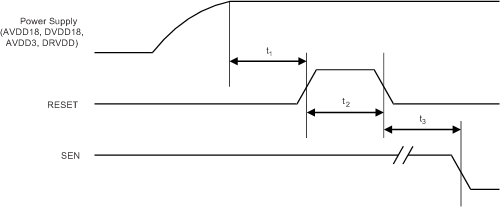

AFE5401-EP 复位时序图 5-2 复位时序

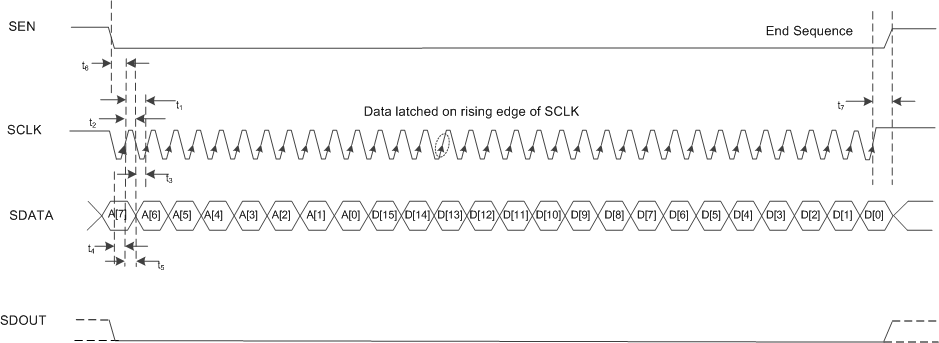

AFE5401-EP 串行接口寄存器写入时序图图 5-3 串行接口寄存器写入时序图
AFE5401-EP 串行接口寄存器读取时序图图 5-4 串行接口寄存器读取时序图
