3.4.2 辐射发射性能

图 3-7 和 图 3-8 中的图表是根据 EN50022 标准，在使用 JB3 天线的 3m CISPR 室内采集的。这两张图表显示了当天线处于水平或垂直位置时，TIDA-010244 辐射发射 (RE) 的准峰值采集数据，并分别标有频谱概览 H 和频谱概览 V。在每次采集中，电路板均垂直向上放置（器件顶部面向天线）、连接到线路，但无负载。天线位于 0m 和 1m 处，分别代表天线与电路板位于同一高度，以及位于电路板上方 1m 高处。每个图表中还采集了多种电路板旋转角度（0、90、180、270）。图表中仅显示了在不同天线高度和电路板方位条件下，最高的发射峰值。

TIDA-010244 的辐射发射有两个主要来源：数字 SPI 信号和每个 AMC 器件的内部 DC-DC 变压器。数字 CLKIN 信号以 8.192MHz 运行，谐波在整个发射频谱内可见。SPI 通信也会发射辐射，由于周期不规则，导致频率范围下半部分出现更宽、更小的峰值。另一组发射峰值来自 AMC 器件的内部 DC-DC 变压器，它们在大约 32MHz 的范围内工作。与电网之间的连接放大了这些发射，从而形成一根导致 DC-DC 基频信号辐射出去的天线。AMC 器件输入与线路连接之间添加了铁氧体，以阻止 DC-DC 基频信号传播到线路，并减少辐射发射。在 RE 测试期间，TIDA-010244 由电池供电。

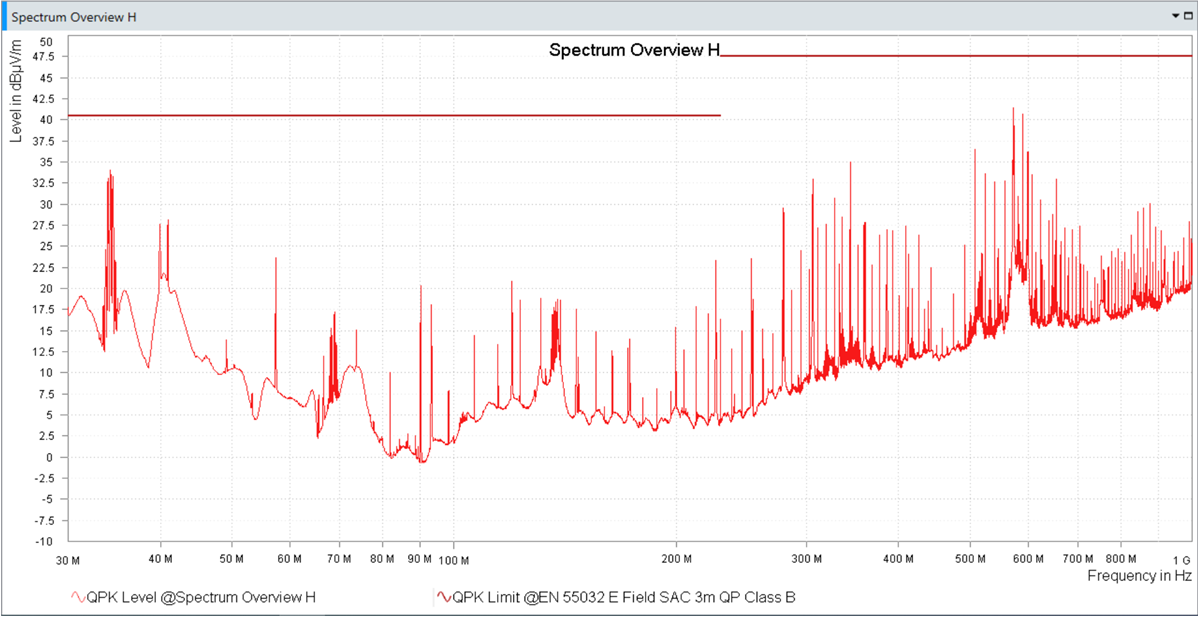

TIDA-010244 频谱概览 H图 3-7 频谱概览 H

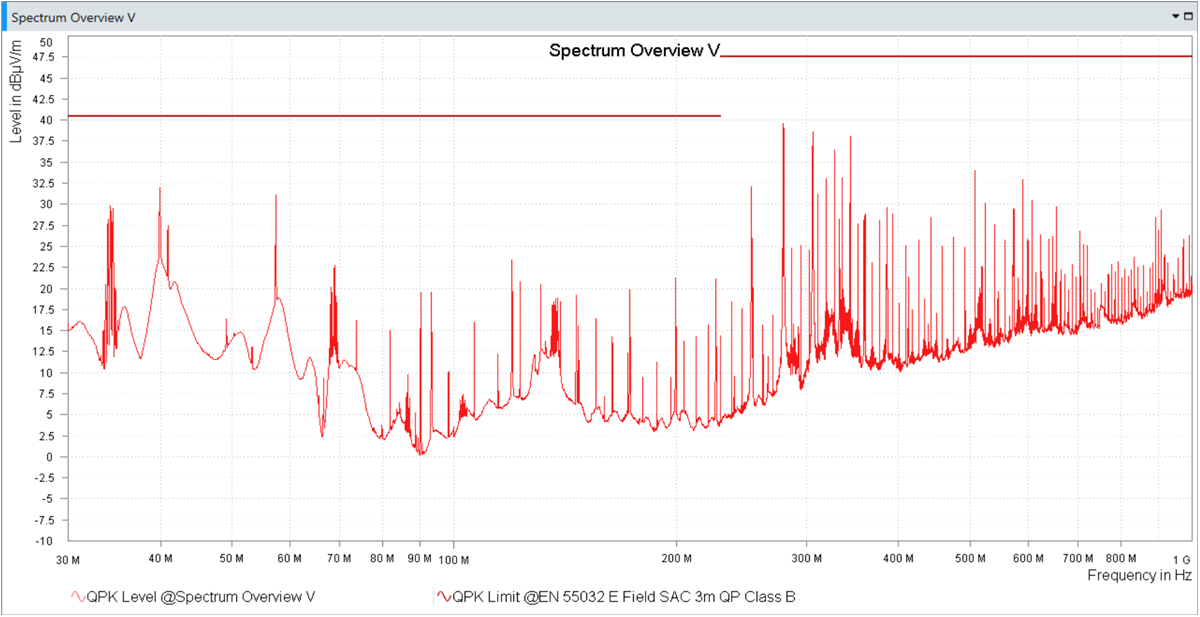

TIDA-010244 频谱概览 V图 3-8 频谱概览 V
