6.3 调试接口

目标级 TI 调试接口使用 5 个标准 IEEE 1149.1 (JTAG) 信号（TRST、TCK、TMS、TDI 和 TDO）和两个 TI 扩展（EMU0 和 EMU1）。图 6-1 展示了用于将目标连接至扫描控制器的 14 引脚 JTAG 接头，表 6-1 定义了这些引脚。如表 6-1 中所示，该标头需要不止五个 JTAG 信号和 TI 扩展。该接头还需要测试时钟返回信号 (TCK_RET)、目标电源 (VCC) 和接地 (GND)。TCK_RET 是扫描控制器输出并进入目标系统的测试时钟。如果目标系统不提供测试时钟（在这种情况下，无法使用 TCK），则目标系统将使用 TCK_RET。在许多目标系统中，TCK_RET 连接到 TCK 并用作测试时钟。

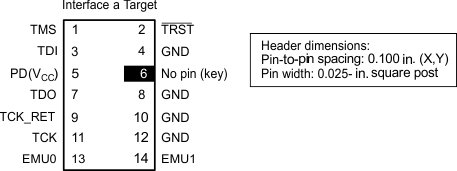

F29x 用以将目标连接到扫描控制器的 JTAG 接头图 6-1 用以将目标连接到扫描控制器的 JTAG 接头
表 6-1 14 引脚接头信号说明
信号 说明 仿真器状态(1) 目标状态(1)
EMU0 仿真引脚 0 I I/O
EMU1 仿真引脚 1 I I/O
GND 接地
PD (VCC) 存在检测。表示仿真电缆已连接并且目标已通电。PD 必须连接至目标系统中的 VCC。 I O
TCK 测试时钟。TCK 是来自仿真电缆插头的时钟源。该信号可用于驱动系统测试时钟。 O I
TCK_RET 测试时钟返回。仿真器的测试时钟输入。可以是 TCK 的缓冲或非缓冲版本。 I O
TDI 测试数据输入 O I
TDO 测试数据输出 I O
TMS 测试模式选择 O I
TRST(2) 测试复位 O I
(1) I = 输入，O = 输出
(2) 不要在 TRST 上使用上拉电阻器：器件上有内部下拉电阻器。在低噪声环境中，TRST 可保持悬空。在高噪声环境中，可能需要额外的下拉电阻器。（可以根据电流注意事项确定该电阻器的阻值。）

器件加电时 TRST、EMU0 和 EMU1 信号的状态决定了器件的工作模式。一旦器件有足够的功率运行，运行模式就会生效。如果 TRST 信号上升，EMU0 和 EMU1 信号将在上升沿被采样并且锁存工作模式。其中一些模式保留用于测试目的，但在表 6-2 中详细介绍了可在目标系统中使用的模式。目标系统不需要支持正常模式以外的任何模式。

表 6-2 通过使用 TRST、EMU0 和 EMU1 来选择器件运行模式
TRST EMU1 EMU0 器件运行模式 JTAG 电缆
是否激活？
低电平 低电平 低电平 外设模式。禁用 C29x CPU 及其存储器部分。另一个处理器将 C29x CPU 视为外设。 否
低电平 低电平 高电平 保留以供测试 否
低电平 高电平 低电平 复位等待模式。延长器件的复位时间，直到通过外部方法释放。这使得 C29x CPU 能够在复位中上电，前提是外部硬件仅在上电复位激活时才将 EMU0 保持在低电平。 是
低电平 高电平 高电平 禁用仿真的正常模式。这是未连接扫描控制器（如 XDS510）时必须在目标系统上使用的设置。在 C29x CPU 内，TRST 被下拉，EMU1 和 EMU0 被上拉；这是默认模式。 否
高电平 低电平或高电平 低电平或高电平 启用仿真的正常模式。这是连接扫描控制器时在目标系统上使用的设置（扫描控制器控制 TRST）。器件上电期间 TRST 一定不能为高电平。 是
