14.7 为混合设置裁剪输入图像

根据最小和最大重叠（混合区域）、显示分辨率和布局尺寸，计算在发送到每个投影仪之前必须裁剪的所需输入图像尺寸：

投影仪显示分辨率 (W × H)

  • 3840 × 2160
  • 1920 × 1080

重叠：最小 10% 和最大 45% 用于显示宽度和高度

投影仪布局 (M × N)

  • 最大 5 × 5

输入图像尺寸（所有混合投影仪要显示的期望图像）：

  • 计算输入图像宽度：
    • 最大宽度：(W × M) – (W 的 10%) × (M – 1)
    • 最小宽度：(W × M) – (W 的 45%) × (M – 1)
  • 计算输入图像高度
    • 最大高度：(H × N) – (H 的 10%) × (N – 1)
    • 最小高度：(H × N) – (H 的 45%) × (N – 1)

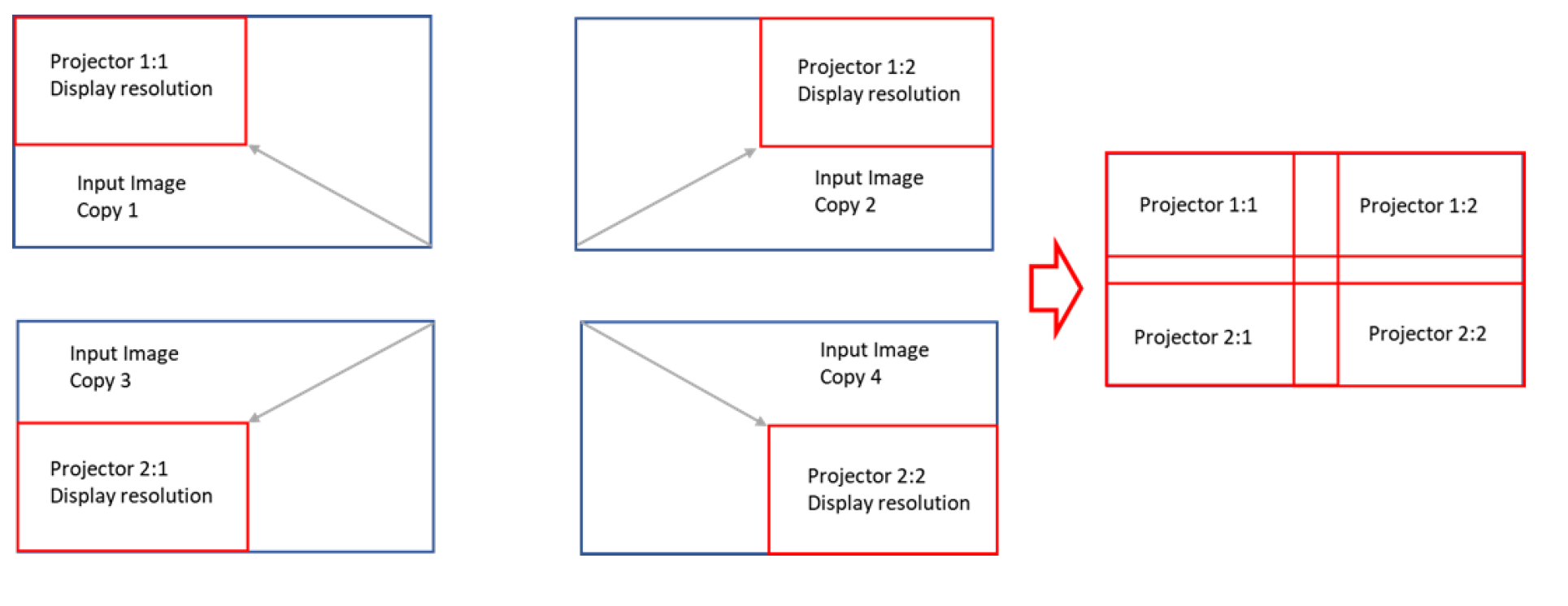

为混合布局中的每个投影仪裁剪输入图像。以下示例适用于 2 × 2 布局：

  • 制作 4 份输入（原始）图像
  • 将每个副本裁剪到投影仪显示
  • 在混合布局尺寸中将每个裁剪后的副本输入到适当的投影仪中

    示例：

    W × H = 3840 × 2160 且 M × N = 2 × 2 布局和 10% 重叠（混合区域）
    • 重叠计算：
      • 宽度重叠： 10% (384)
      • 高度重叠：10% (216)
    • 输入图像尺寸计算
      • 最大宽度 (3840 × 2) - (3840 的 10%) × (2 - 1) = 7680 - 384 × 1 = 7296
      • 最大高度 (2160 × 2) - (3840 的 10%) × (2 - 1) = 4320 - 216 × 1 = 4104
    • 为布局中的每个投影仪裁剪输入图像

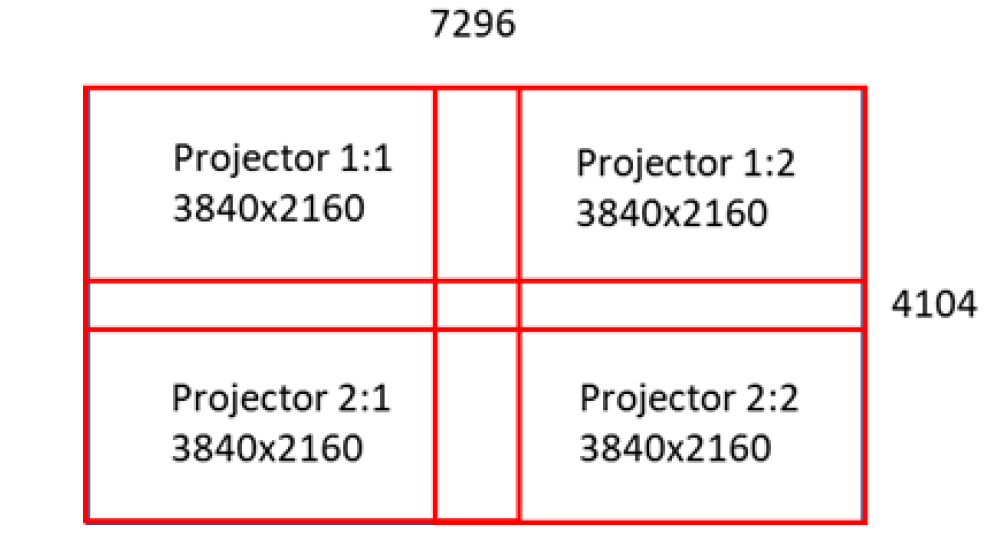

    生成的布局如下：

    GUID-20230127-SS0I-2FQC-CLHN-MPNLLGKMFBZX-low.png图 14-3 混合布局结果示例
