3.5.1 电容式触控

随着智能楼宇和物联网驱动型基础设施越来越受到重视，CapTouch 提供了直观的界面来控制照明、暖通空调和门禁控制等各种系统。例如，在照明控制应用中，CapTouch 面板允许用户通过简单的点击来调节亮度或安排照明变化。在暖通空调系统中，CapTouch 界面用触摸屏取代了传统的恒温器，其可控制温度、湿度和空气质量设置。在门禁控制应用中，它们也可以集成到触敏式键盘和生物识别设备中用于安全进入。

BOOSTXL-ULPSENSE 上的电容式触控示例在顶层使用一个较小的圆形覆铜区域，并在底层使用一个网格接地平面来形成一个小型电容器。传感器控制器能够利用 ISRC（电流源）和时间数字转换器 (TDC) 外设来测量电容。用指尖触摸时，系统的电容会发生变化。在不对电容式触控按钮进行任何输入以及在按钮激活的情况下，对电容式触控示例进行了测试。未检测到触摸按钮时，传感器控制器以 32Hz 的频率唤醒。如果检测到按钮按压操作，传感器控制器会将唤醒间隔增加到约 100Hz。传感器控制器还可以唤醒系统 CPU 并通知触摸事件。

电容式触控原理（简化版）图 3-13 电容式触控原理（简化版）
表 3-3 电容式触控功耗
平均电流消耗单位电池寿命 (CR123)
未触摸 (32Hz)8.5µA2 年零 8 个月
触摸（约 100Hz）84.1µA3 个月

以下各图显示了 EnergyTrace™ 在 1 秒测量时间内捕获的电流信号以及单次测量值。

电容式触控：未触摸时的测量值 — 1 秒图 3-14 电容式触控：未触摸时的测量值 — 1 秒
电容式触控：未触摸时的测量值 — 一次测量图 3-15 电容式触控：未触摸时的测量值 — 一次测量
电容式触控：触摸时的测量值 — 1 秒图 3-16 电容式触控：触摸时的测量值 — 1 秒

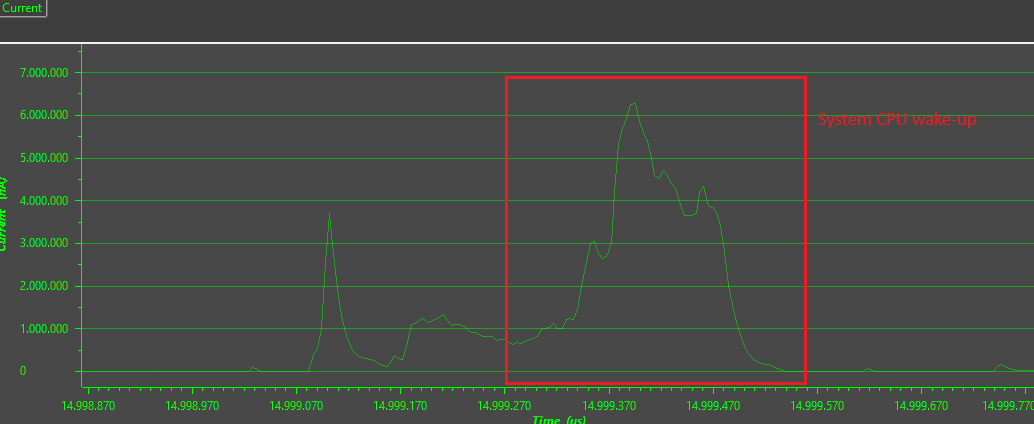

电容式触控：触摸时的测量值 — 一次测量图 3-17 电容式触控：触摸时的测量值 — 一次测量

1 秒钟的测量窗口显示唤醒频率的增加（如前所述），每个峰值（一次测量）代表传感器控制器的一次唤醒。
