低功耗 ADC

如前所述,CC13x2 和 CC26x2 器件中包含 12 位模数转换器 (ADC) 外设块,其通常由传感器控制器使用,需要 SCLK_HF 信号,因此在低功耗 (2MHz) 模式下不可用。本节的目标是重点介绍一种替代设计,该设计使用在 2MHz 模式下运行的 CC13x2/4 和 CC26x2/4 传感器控制器创建 8 位逐次逼近 (SAR) 型低功耗 ADC。在此设计中,比较器和数模转换器 (DAC) 外设可在低功耗模式下使用。

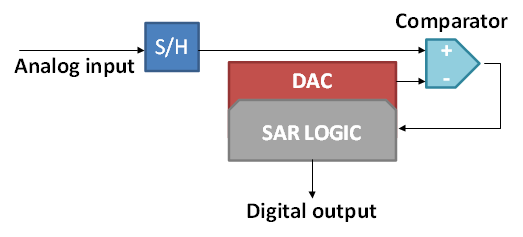

 SAR ADC 方框图图 3-12 SAR ADC 方框图

SAR ADC 由四个主要块组成:

  • 采样保持 (S/H) 块,在采样期间锁定模拟电压电平。
  • SAR 逻辑块,使用传感器控制器复制。
  • DAC,其输出由 SAR 逻辑块控制。
  • 比较器,将模拟信号与 DAC 输出进行比较。
