2.2.3 待机模式

在待机模式下，传感器控制器基本上处于非工作状态，但会在尽可能减少功耗的同时保持状态（RAM 保留）。

术语待机 用于整个 MCU 系统处于暂停 状态，但除了整个 MCU RAM 的存储器保留外，还有一个实时时钟在运行的模式。这意味着 MCU 系统可以在进入待机模式之前的位置继续运行。请注意，一些 MCU 制造商在说明其待机功耗时几乎不保留 RAM，这意味着重新开始运行需要花费更多的时间和能量。

CC13xx 系列采用 TI 设计的 65nm 工艺技术，可提供超低漏电晶体管。这些晶体管用于注重超低功耗的模块中 — 例如传感器控制器 MCU 系统和大多数 RAM 块。即使在高温条件下，这种专用工艺技术也能实现低功耗。

使用此功能的一项关键节能技术是传感器时序，其在需要对传感器进行采样之前的指定时间段启用传感器，使传感器控制器在传感器启动时保持最低功率状态，仅在传感器准备就绪时才激活。

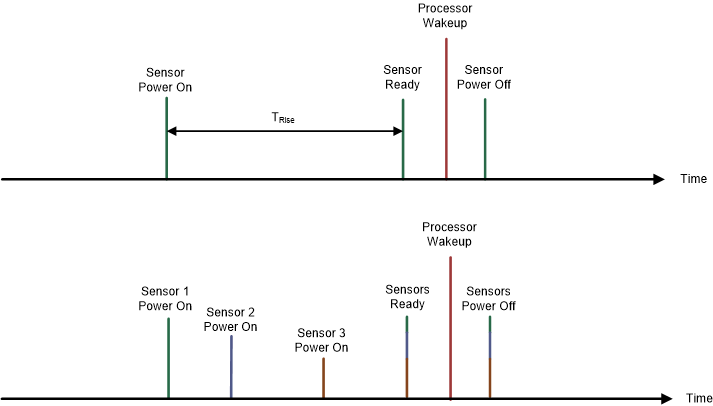

带有一个和多个传感器的传感器时序图 2-5 带有一个和多个传感器的传感器时序

有关更多信息，请查看使用 CC13x2 和 CC26x2 传感器控制器的传感器时序。
