3.5.4 超低功耗 SPI 加速度计

超低功耗加速度计能够以最低的能耗检测运动、方向、振动甚至手势。这些传感器能够实现一系列应用，提高现代智能楼宇的效率、安全性和便利性。

在占用检测中，加速度计可用于感知房间内的运动或人员存在。由于其灵敏度较高，因此能够检测脚步声等细微的振动。这与照明和暖通空调系统的节能以及入侵检测等应用息息相关。

监测和诊断至关重要的系统也使用了加速度计。在电梯和暖通空调系统中，加速度计提供有关振动和运动模式的数据，因此可以检测到运行中的异常情况，并在需要时发出维护信号。

另外，我们还有一个用于加速度计数据处理的机器学习设计，利用 CC1352 平台的功能识别手势或运动模式（例如上下、左右或圆周运动）。您可以使用 Edge Impulse 平台轻松评估完整的设计，如需了解更多信息,请从此处开始。

BOOSTXL-UPLSENSE 配备了一个超低功耗加速度计。此传感器使用串行外设接口 (SPI) 与传感器控制器通信。加速度计能够以 100Hz 的频率向传感器控制器报告。一旦检测到变化超过某个阈值，传感器控制器就会唤醒系统 CPU，而系统 CPU 可点亮两个 LED 之一。

表 3-6 SPI 加速度计功耗
平均电流消耗单位电池寿命 (CR123)
SPI 加速度计静止 (100Hz)5.1µA4 年零 5 个月
SPI 加速度计移动 (100Hz)8.5µA2 年零 8 个月
SPI 加速度计：稳定 — 30 秒图 3-27 SPI 加速度计：稳定 — 30 秒
SPI 加速度计：稳定 — 1 秒图 3-28 SPI 加速度计：稳定 — 1 秒

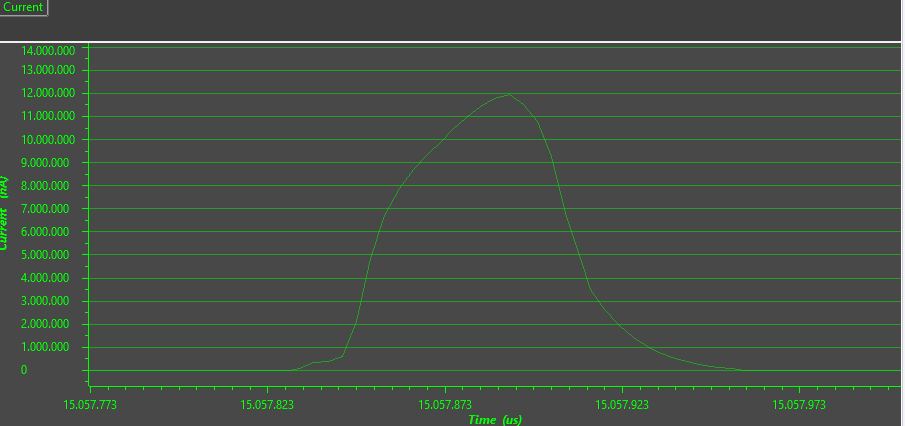

SPI 加速度计：稳定 — 一次测量图 3-29 SPI 加速度计：稳定 — 一次测量

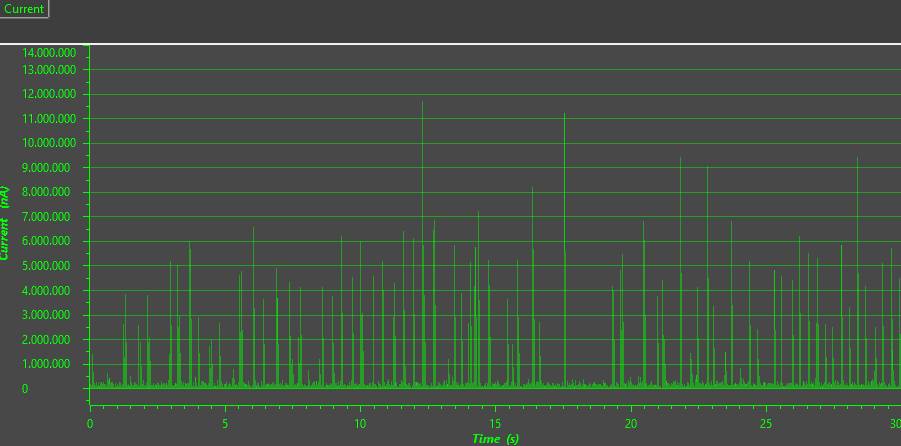

SPI 加速度计：移动中 — 一次测量图 3-30 SPI 加速度计：移动中 — 一次测量

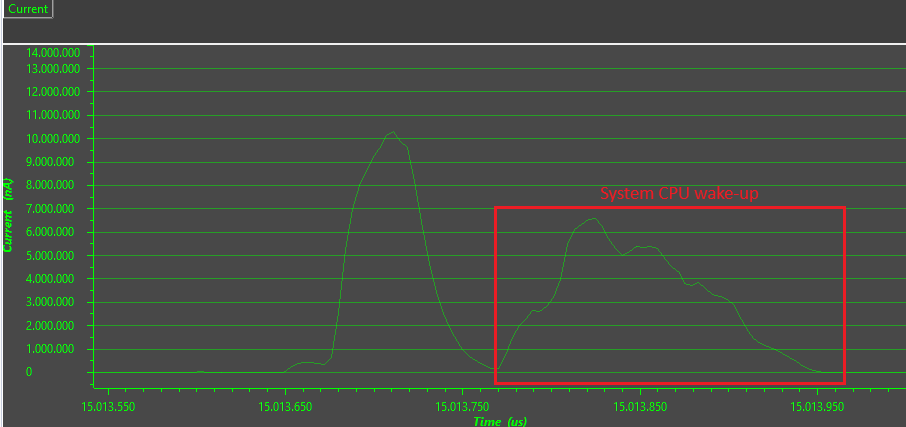

SPI 加速度计：移动中 — 一次测量图 3-31 SPI 加速度计：移动中 — 一次测量

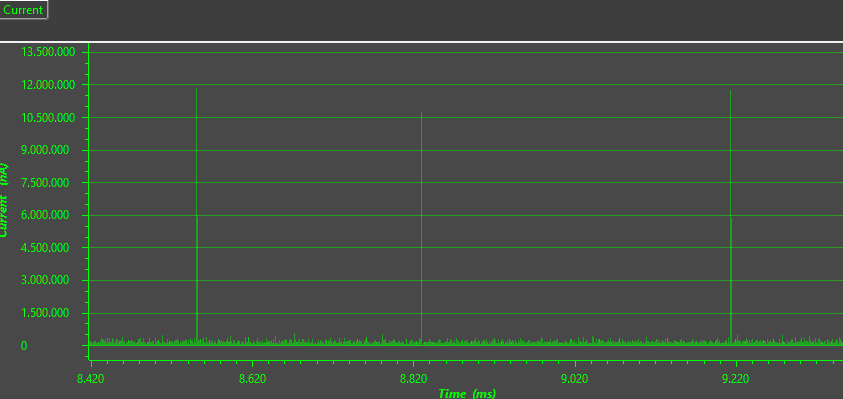

SPI 加速度计：移动中 — 一次测量图 3-32 SPI 加速度计：移动中 — 一次测量
