3.5.3 电位器（0 至 200kΩ 范围）

电位器由电阻式元件和可拆卸刮片组成，刮片可沿元件移动调节电阻，从而提供可变的电压输出。例如，电位器设计用于光线控制的调光器开关，也可通过调节控制电路中的电阻来调节风扇速度、气流和温度设置。

BOOSTXL-ULPSENSE 上的电位器连接为电压分压器。该示例使用 COMPA 和基准 DAC 实现 SAR-ADC。电位器示例在电位器设置为中间位置时进行测试。传感器控制器能够以 25Hz 的速率唤醒，如果检测到变化，传感器控制器可以唤醒并通知系统 CPU。

表 3-5 电位器功耗
平均电流消耗单位电池寿命 (CR123)
电位器静止 (25Hz)2.1µA10 年
电位器正在移动14.7µA1 年零 6 个月

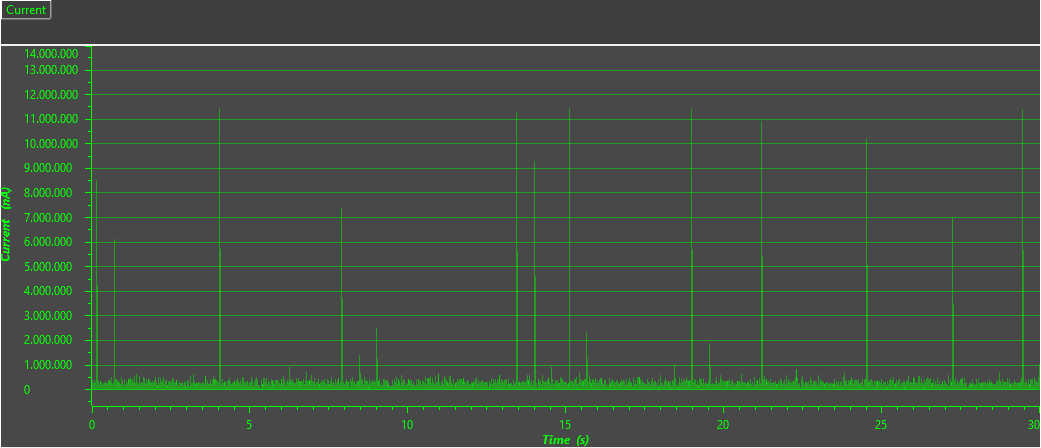

电位器：中间 — 30 秒图 3-21 电位器：中间 — 30 秒

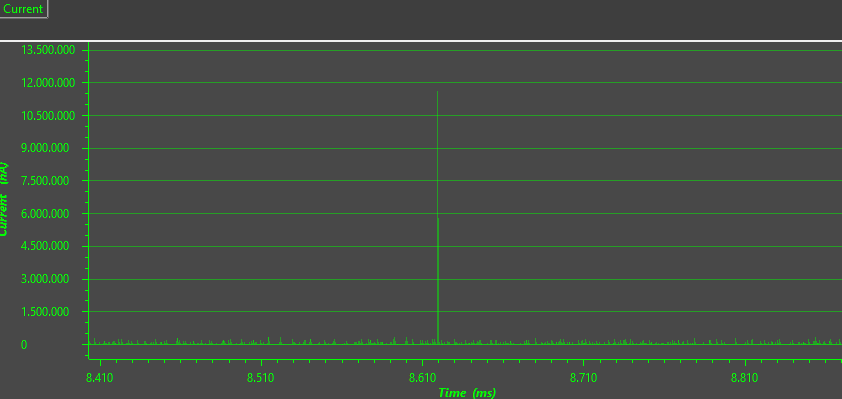

电位器：中间 — 1 秒图 3-22 电位器：中间 — 1 秒
电位器：中间 — 一次测量图 3-23 电位器：中间 — 一次测量
电位器：移动中 — 30 秒图 3-24 电位器：移动中 — 30 秒

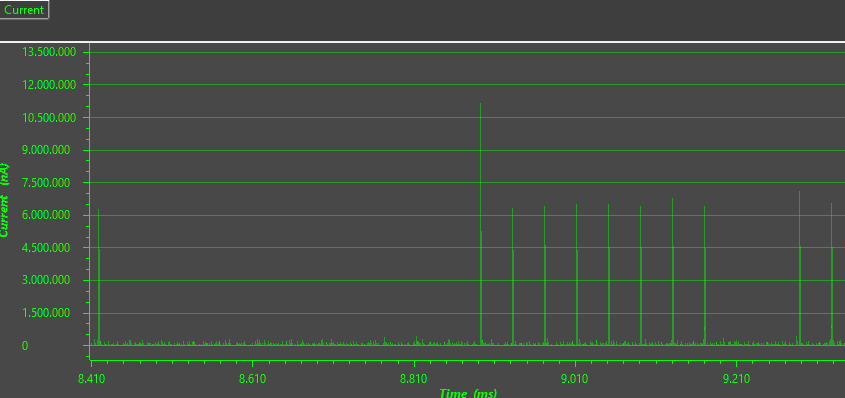

电位器：移动中 — 1 秒图 3-25 电位器：移动中 — 1 秒
电位器：移动中 — 一次测量图 3-26 电位器：移动中 — 一次测量
