3.3 门窗传感器

簧片开关能够检测磁场。通常情况下，该开关为开路，但对该开关上施加磁场时，开关将闭合。簧片开关与上拉电阻器串联，因此 REED 信号可以低电平有效。簧片开关可用于多种应用；例如门窗传感器。图 3-10 显示对开门事件的检测。

检测开门事件图 3-10 检测开门事件

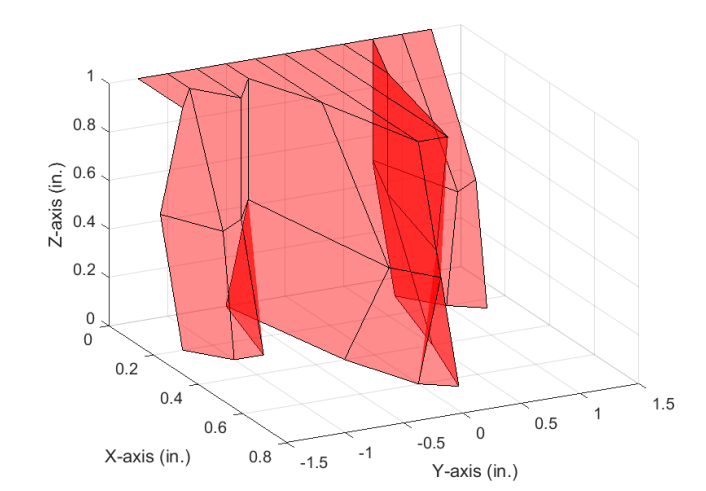

第一块磁铁在中心位置的最大检测距离约为 0.7 英寸，中心峰值的两侧各有一个次峰值。较深的红色阴影区域表示 Z 轴方向上的检测重叠，这在以下 3D 图中清晰显示：

簧片开关磁铁 1 检测场 (3D)图 3-11 簧片开关磁铁 1 检测场 (3D)
