4.2.1 低频晶体振荡器 (LFXT)

MSPM0C1105 和 MSPM0C1106 支持 LFXT 功能。LFXT 是一种超低功耗晶体振荡器，支持驱动标准的 32.768kHz 手表晶体。要使用 LFXT，请在 LFXIN 引脚和 LFXOUT 引脚之间组装一个手表晶体。将 LFXIN 和 LFXOUT 引脚上的负载电容器连接到电路地 (VSS)。根据所用晶体的规格确定晶体负载电容器的大小。通过一个可编程驱动强度机制来支持多种晶体类型。有关布局建议，请参阅布局指南。

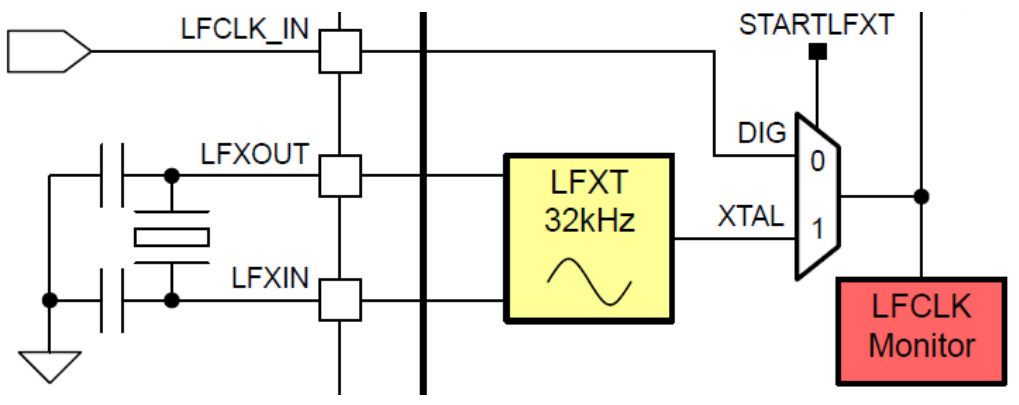

MSPM0C1105 和 MSPM0C1106 LFXT 电路图 4-2 MSPM0C1105 和 MSPM0C1106 LFXT 电路
