4.2.3 高频晶体振荡器 (HFXT)

MSPM0C1105 和 MSPM0C1106 支持 HFXT 功能。高频晶体振荡器 (HFXT) 可与 4MHz 至 32MHz 范围内的标准晶体和谐振器搭配使用，为系统生成稳定的高速基准时钟。

要使用 HFXT，请在 HFXIN 和 HFXOUT 引脚之间组装一个晶体或谐振器。将这两个引脚上的负载电容器连接到电路接地 (VSS)。根据所用晶体的规格确定晶体负载电容器的大小。可编程 HFXT 启动时间具有 64µs 的分辨率。有关布局建议，请参阅布局指南。

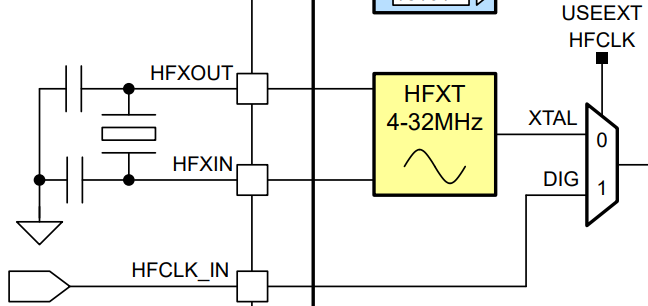

MSPM0C1105 和 MSPM0C1106 HFXT 电路图 4-4 MSPM0C1105 和 MSPM0C1106 HFXT 电路
