4.2.4 HFCLK_IN（数字时钟）

在 MSPM0C1103 和 MSPM0C1104 上，可以将一个 4 至 24MHz 典型频率的数字时钟引入器件，以用作 HFCLK 源。在 MSPM0C1105 和 MSPM0C1106 上，可以将一个 4 至 32MHz 典型频率的数字时钟引入器件，以用作 HFCLK 源，而不使用 HFXT。HFCLK_IN 和 HFXT 是互斥的，不得同时启用。

HFCLK_IN 与数字方波 CMOS 时钟输入兼容，且推荐的典型占空比为 50%。

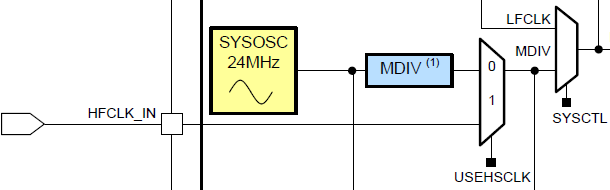

MSPM0C1103 和 MSPM0C1104 外部时钟输入 HFCLK_IN图 4-5 MSPM0C1103 和 MSPM0C1104 外部时钟输入 HFCLK_IN
