4.4 频率时钟计数器 (FCC)

频率时钟计数器 (FCC) 可对器件上的各种振荡器和时钟进行灵活的系统内测试和校准。FCC 计算在已知固定触发周期（源自次级基准源）内所选源时钟上显示的时钟周期数，以估算源时钟的频率。

MSPM0C1103 和 MSPM0C1104 上的 FCC

在 MSPM0C1103 和 MSPM0C1104 上，应用软件可以使用 FCC 来测量以下振荡器和时钟的频率：

  • MCLK
  • SYSOSC
  • CLK_OUT
  • 外部 FCC 输入 (FCC_IN)

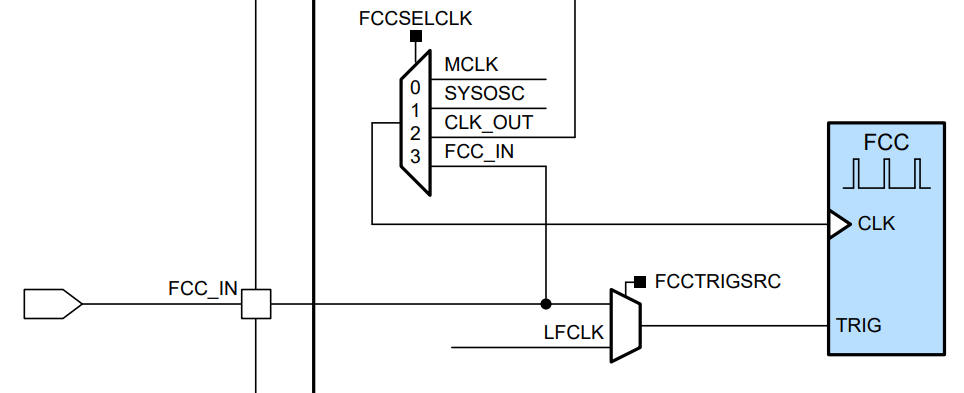

MSPM0C1103 和 MSPM0C1104 系列频率时钟计数器方框图图 4-8 MSPM0C1103 和 MSPM0C1104 系列频率时钟计数器方框图

MSPM0C1105 和 MSPM0C1106 上的 FCC

在 MSPM0C1105 和 MSPM0C1106 上，应用软件可以使用 FCC 来测量以下振荡器和时钟的频率：

  • MCLK
  • SYSOSC
  • CLK_OUT
  • HFCLK
  • 外部 FCC 输入 (FCC_IN)

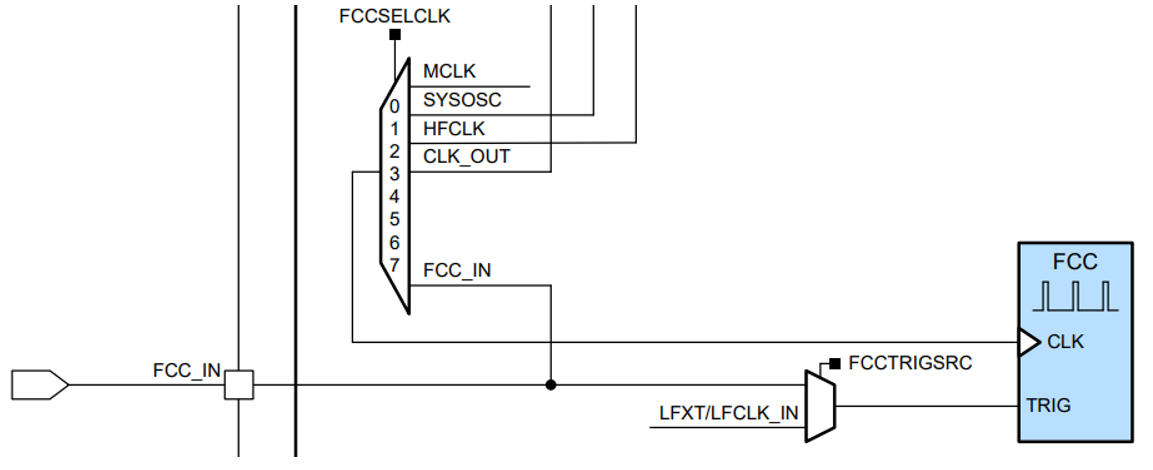

MSPM0C1105 和 MSPM0C1106 系列频率时钟计数器方框图图 4-9 MSPM0C1105 和 MSPM0C1106 系列频率时钟计数器方框图
注： 虽然外部 FCC 输入（FCC_IN 功能）可用作 FCC 时钟源或 FCC 触发输入，FCC 输入在同一 FCC 捕获期间不能同时用于这两个功能。FCC 输入必须配置为 FCC 时钟源或 FCC 触发器。
