5.2.1 标准 XDS110

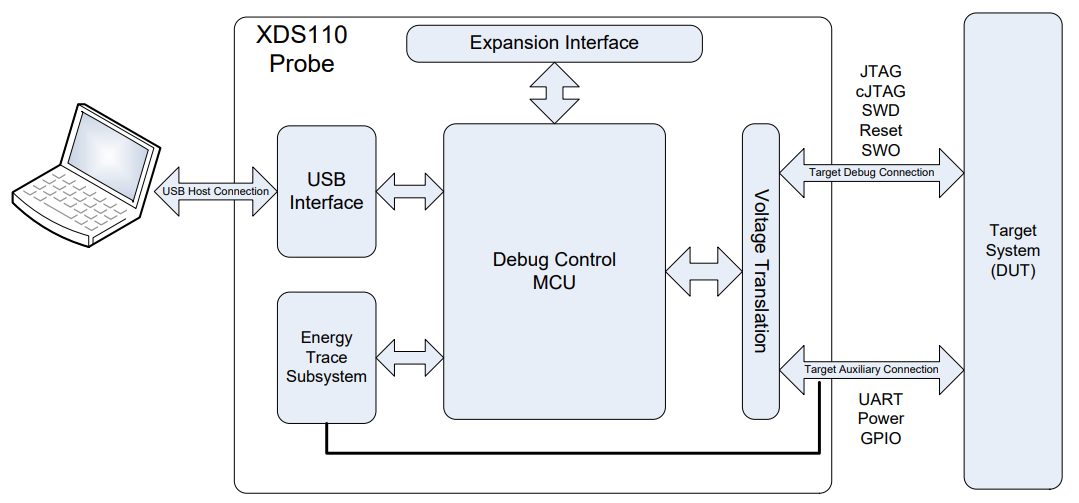

您可以在 ti.com 中购买标准 XDS110。图 5-4 展示了 XDS110 探针的主要功能区域和接口的简要示意图。

XDS110 探针简要方框图图 5-4 XDS110 探针简要方框图

有关标准 XDS110 的更多信息，请参阅 XDS110 调试探针用户指南。
