5.3 低 VCC 音频放大器示例

为了证明 3V 是一个可用但具有挑战性的电源电压，我们考虑采用一个 LM2904DR 3V 音频前置放大器示例（参见图 5-2）。该放大器在 30Hz 和 10kHz 下具有 40dB 带通增益和 –3dB 频率拐点。添加了上拉电阻器（RP1、RP2）以在 –40°C 的最坏情况下将输出范围增加至 0.9V 至 2.7V。为实现无削波的最大输出摆幅，使用了 1.76V 的输出偏置点，该点位于预期的 VOL 和 VOH 值中间，输入偏置点是输出的一半，即 0.88V，因为它很简单并且满足 0V 到 1V 的输入范围。温度越高，VOL 范围越大；而 VCC 越高，VOH 范围越大。这意味着，温度越高时有更多设计裕度防止低峰值输出削波；而在更大的 VCC 下，有更多设计裕度来防止高峰值输出削波。

GUID-64BE6040-C985-4D59-9972-F7802DFACCD3-low.gif图 5-2 3V 音频带通放大器原理图

为使最终的仿真系统正常工作，使用了一个设为 4V 的“假”VCC，因为 LM2904 模型不支持可提高 VOH 的上拉电阻器。该模型与上拉电阻器不兼容，但实际器件不会这样。AM1 和 AM2 仿真仪表用于检查输出电流的幅度和极性。确保电流表的负电流值高于 –100µA。电流需要大于恒流阱电流，这样 PNP 发射极跟随器会始终传导一些电流来防止交叉延时时间。图 5-3 是输出电压和输出电流的仿真结果。对于 8mV 峰值输入信号，最小负输出电流大于 –100µA。

GUID-B232D303-2FA3-4B1D-803F-23D76C947489-low.gif图 5-3 1kHz 正弦波瞬态仿真

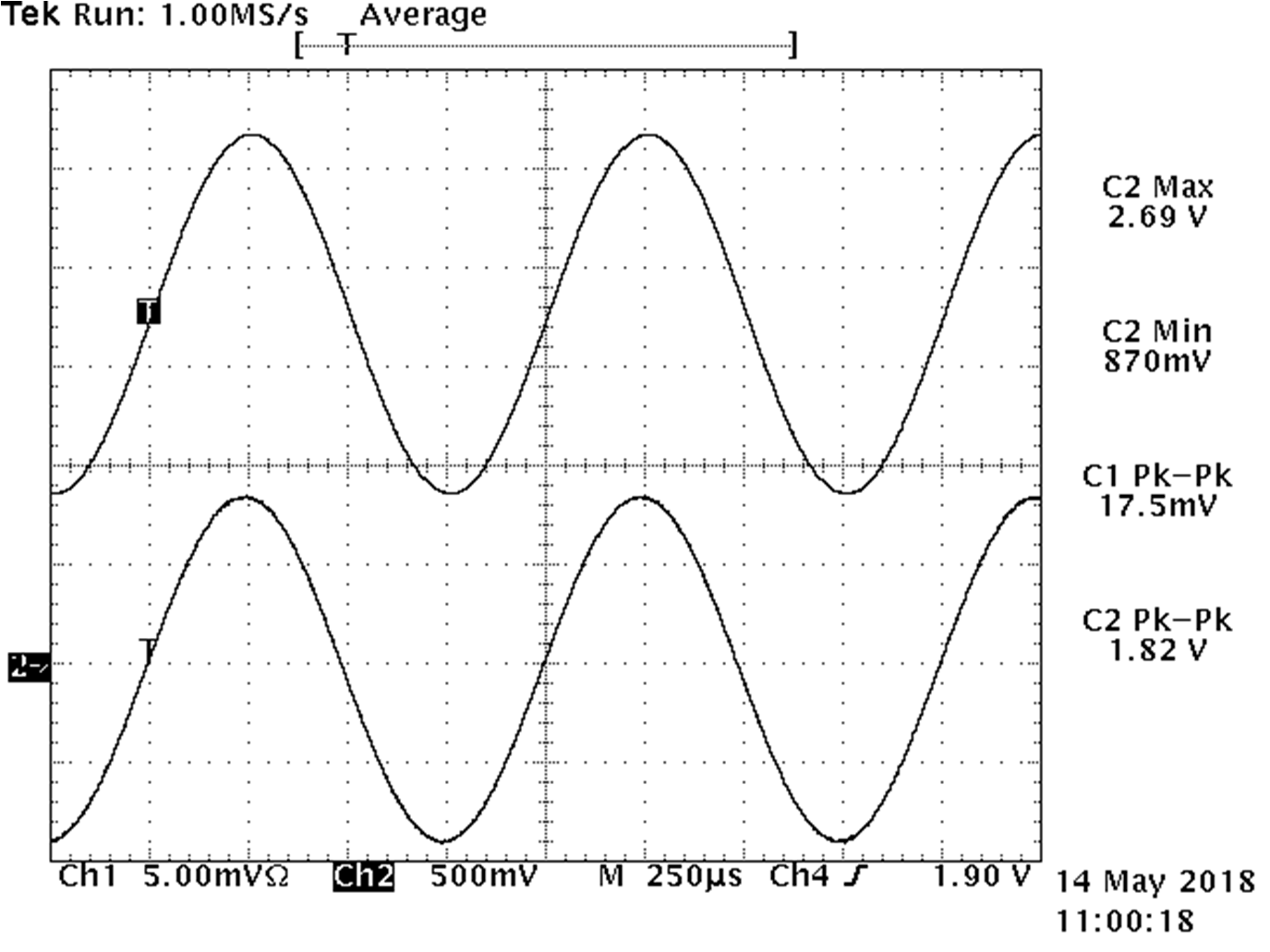

图 5-4 显示了 VCC = 3V（Ta = –40°C 下）的基准测试结果。从生成的图中看，无削波的最高输出为 1.82Vpp。顶部波形是 U3 输出，底部波形是输入信号。图 5-5 显示了 VCC = 3V、Ta = 25°C 时的增益与频率间的关系图。

由此得出，3V 电源设计可成功使用。但是，使用 5V 或更高电源的应用将更容易设计。

GUID-A7FDF592-AB03-4584-8C01-34635660EB4C-low.gif图 5-4 无削波波形的 1kHz 最大振幅基准测试
GUID-B5629FF6-2765-4F8D-A6B6-DA27A581BB16-low.gif图 5-5 放大器电压增益与频率间的关系
