6.4 压摆率

压摆率 (SR) 会限制输出上升和下降时间，定义为 (VOH – VOL)/SR。运算放大器数据表中指定的压摆率适用于大差分输入电压。另一方面，专用比较器器件可能具有小得多的差分输入电压。请注意，当输入差分电压较小时，压摆率会降低。图 6-3 显示 100mV 的输入差分提供了与数据表设置结果一样快的达 90% 的压摆率，而 10mV 输入差分电压的压摆率仅为数据表压摆率的 16%。

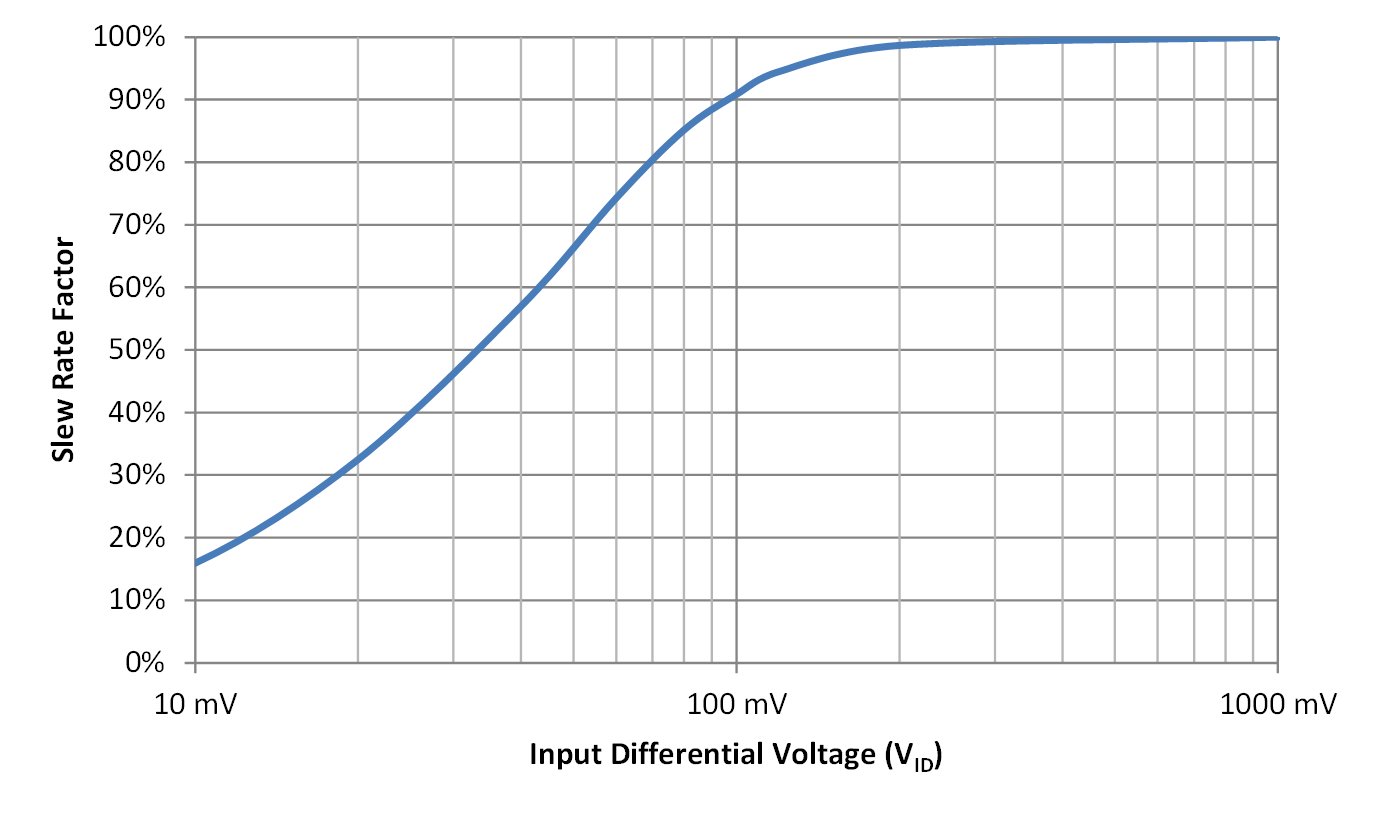

GUID-41EBE6C2-21C1-49F3-8928-79DB2FD4BA58-low.gif图 6-4 压摆率因数与输入差分电压 (VID) 之间的关系
