4.5 第二个交叉示例

当外部来源的负载电流发生改变时，也会出现交叉，如图 4-7 所示。LM358 设置为基准电压缓冲器，负载电流在 1mA 和 –1mA 之间交替。

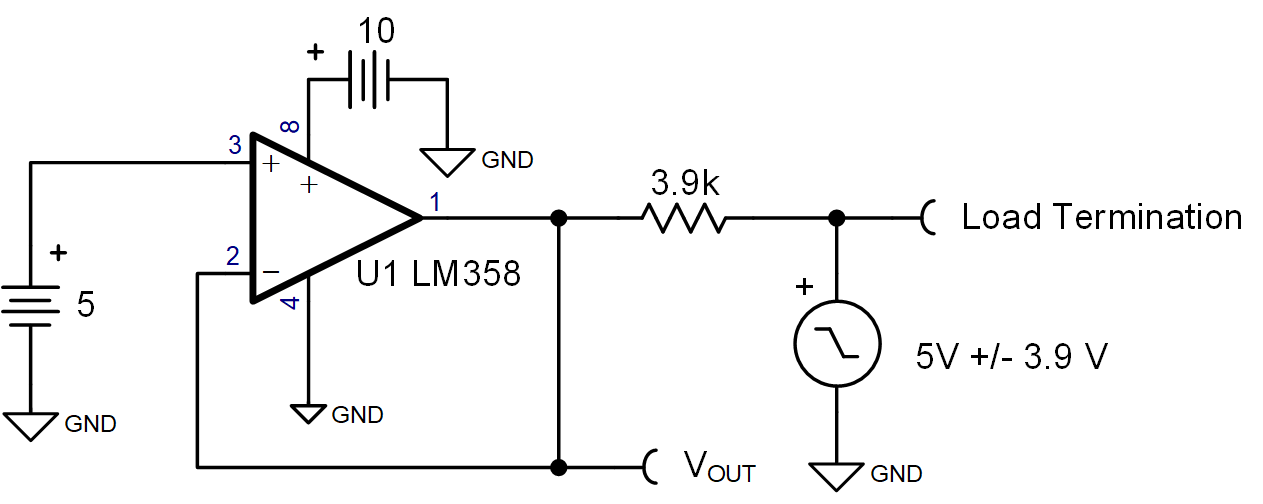

GUID-712D4995-6A9D-4BFA-AC40-B903A1621E54-low.gif图 4-7 第二个交叉测试原理图

LM358 负载电流使用脉冲发生器方波和串联电阻器跃进 ±1mA。理想情况下，输出电压应恒定为 5V。但在另一个输出驱动器可提供电流之前，输出电压会跳跃 2V，即大约 3 × VBE。在 25°C 时，将输出信号校正回 5V 所需的时间约为

方程式 2. 2   V 0 . 3   V / µs   =   6 . 7   µs

LM358 的典型压摆率比 LM324 慢。因此，LM358 中的延时时间更高。图 4-8 中的示波器截图以红色显示示例输出波形，以蓝色虚线显示脉冲发生器输出。从这些实际数据中我们可以看出，输出交叉能够创建输出阶跃和平坦波形，然后是一个校正周期。

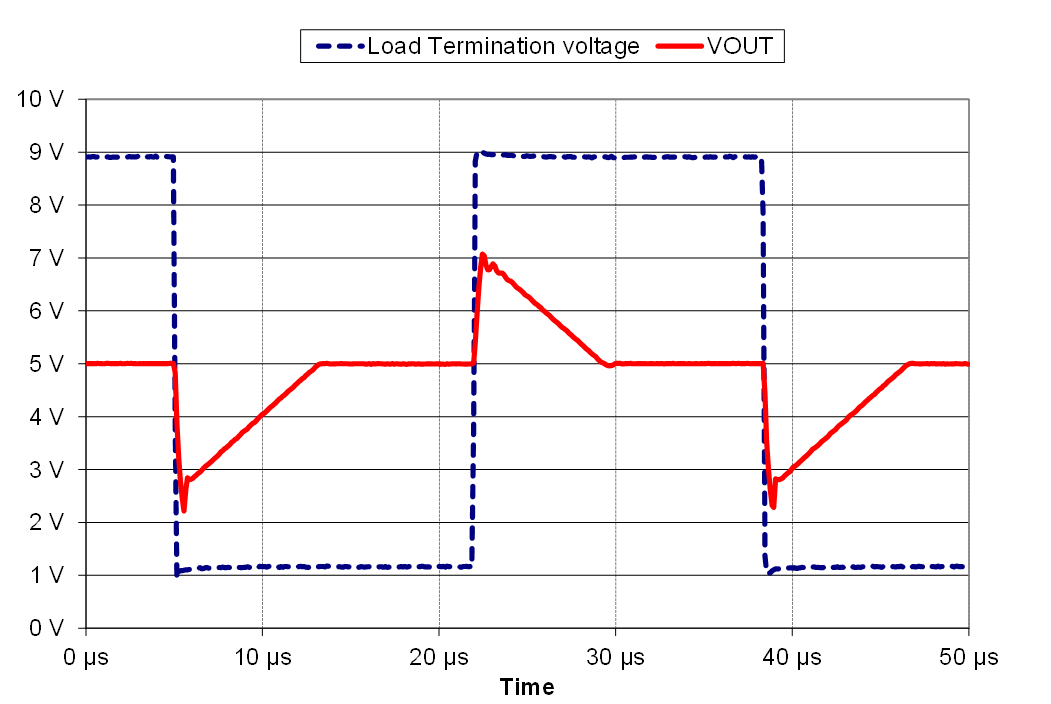

GUID-7279F827-D111-4FAA-9018-FFED4138859B-low.gif图 4-8 LM358 交叉测试波形
