1.4 EMC 注意事项

电磁兼容性 (EMC) 主要取决于布局以及元件之间的电气连接。

每个信号的返回路径必须从资源流向产生电流环路的信号源。该线路环路将形成可辐射电磁能量的天线，电磁能量的大小由电流幅度、信号的重复频率和电流环路的几何面积决定。为了获得出色的 EMC 性能，建议尽量减少这些电流环路，图 1-6 展示了常见类型的电流环路。

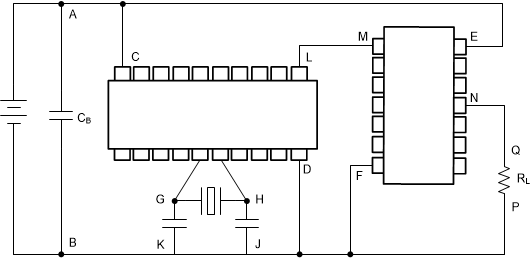

GUID-615B1109-E4FC-4733-94D3-D43F88E6A2F2-low.gif图 1-6 电子系统中的电流路径

图 1-6 中的电源线路形成环路 A–C–D–B 和 A–E–F–B。系统运行所需的能量由这些线路传导。

环路 L-M-F-D、N-Q-P-F 和 G-H-J-K 由信号和控制组件组成。这些线路包围的区域通常很小（如果不考虑系统外的线路）。但是，必须在高频下考虑这些线路，因为它们经常传输会对EMC 性能产生影响的信号。

当连接器、接头或其他元件破坏接地平面时，也会形成电流环路。这会导致开关电流的高频分量在电路板周围传播得更远，并实际形成一个大环路。过孔也会发生这种情况，Topic Link Label3.2.2中对此进行了重点介绍
