6.2 MOSFET 布局配置

图 6-6 和图 6-7 展示了以下两种典型配置的常见 MOSFET 的放置和布局方式：分别为半桥堆叠和半桥并排，适用于引线式封装和无引线封装。

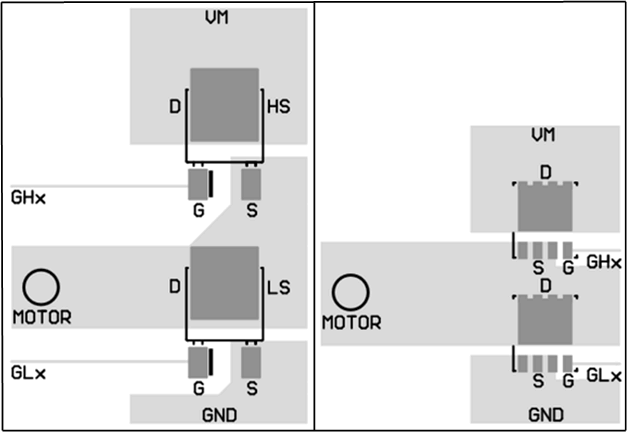

GUID-11661903-5E93-4523-A299-CBDBC2ADE520-low.gif图 6-6 半桥堆叠配置

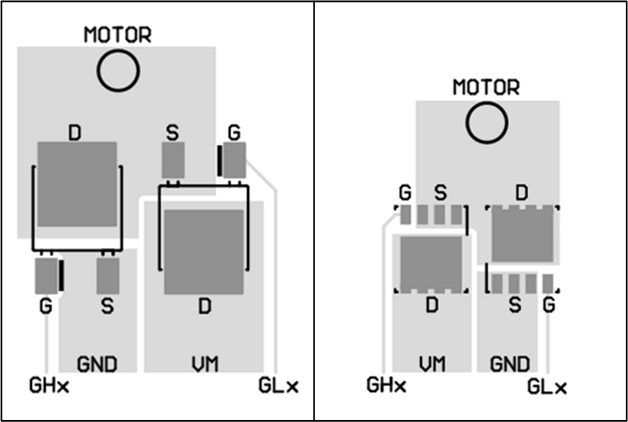

GUID-642C729F-A14E-4E57-8D98-6326A0729C43-low.gif图 6-7 半桥并排配置

这些半桥布局可重复用于多种半桥拓扑，包括 H 桥（两个半桥）、逆变器（三个半桥）和双 H 桥（四个半桥）。
