6.3.14 自适应软启动

为了保持受控的上电，UCC28070-Q1 设计了自适应软启动功能，能够在上电期间通过受控电压斜坡替代内部基准电压。初始上电时，一旦 VVSENSE 超过 0.75V 使能阈值 (VEN)，SS 引脚上的内部下拉就会释放，并激活 1.5mA 自适应软启动电流源。此 1.5mA 上拉几乎立即将 SS 引脚拉至0.75V (VVSENSE)，以在传统 0V 至 VREGULATION SS 斜坡期间旁路初始 25% 的死区时间。一旦 SS 引脚达到 VSENSE 上的电压，10μA 软启动电流 (ISS) 就会接管。因此，通过选择软启动电容器 (CSS)，可以根据 方程式 21 轻松地对有效软启动时间 (tSS) 进行编程。

方程式 21. UCC28070-Q1

通常，在短暂关闭后需要重新启动系统。在这种情况下，如果 VOUT 没有完全放电或高压线路对 COUT 进行了峰值充电，VSENSE 可能仍有很大的电压。为了消除仅使用 10μA 电流源将 CSS 从 0V 充电至预充电 VVSENSE 所导致的延迟，并更大程度地减少输出电压的进一步下降，自适应软启动使用1.5mA 电流源将 CSS 快速充电至 VVSENSE，之后 10μA 源以所需的软启动斜坡速率控制 VSS 上升。在这种情况下，tSS 的估算如下：

方程式 22. UCC28070-Q1

其中

  • VVSENSE0 是启动软启动或重新启动时 VSENSE 处的电压
注：

为了使软启动有效并避免 VOUT 上的过冲，SS 斜坡必须慢于电压环路控制响应。选择 CSS ≥ CVZ 可确保满足此条件。

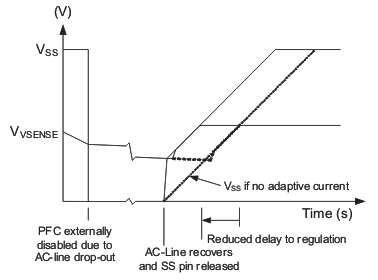

UCC28070-Q1 软启动斜坡速率图 6-4 软启动斜坡速率
