6.3.19 电流环路补偿

UCC28070-Q1 集成了两个相同且独立的跨导型电流误差放大器（每个相位一个），用于控制 PFC 输入电流波形的整形。电流误差放大器 (CA) 是升压 PFC 预稳压器内置电流控制环的核心，其补偿网络遵循通用原则 [7、8] 以确保环路稳定性。A 相的 CA 输出为 CAOA、B 相的 CA 输出为 CAOB。两者的设计注意事项相同，因此统称为 CAOx，其中 x 为 A 或 B。

在升压 PFC 前置稳压器中，电流控制环路包含升压功率级、电流检测电路、波形基准、PWM 级和带有补偿元件的 CA。CA 将检测到的升压电感器平均电流与乘法器级的波形基准进行比较，并产生与差值成正比的输出电流。

此 CA 输出电流流经补偿网络的阻抗，产生输出电压 VCAO，然后将其与周期性电压斜坡进行比较，以生成实现 PFC 所需的 PWM 信号。

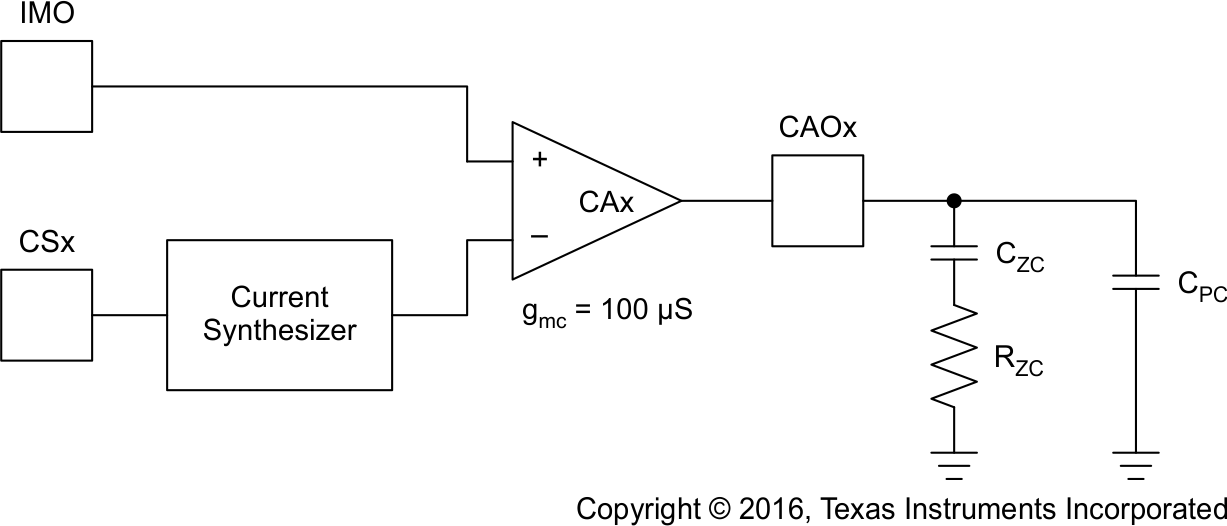

UCC28070-Q1 具有 II 型补偿的电流误差放大器图 6-5 具有 II 型补偿的电流误差放大器

对于高于升压 LC 谐振和低于 fPWM 的频率，升压级小信号模型（包括电流检测）可简化为：

方程式 23. UCC28070-Q1

其中：

  • LB = 升压电感中间值
  • RS = CT 检测电阻
  • NCT = CT 匝数比
  • VOUT = PFC 转换器平均输出电压
  • ∆VRMP = PWM 电压斜坡幅值 4Vpk-pk
  • kSYNC = 因外部同步频率而产生的斜坡缩减因子：kSYNC = (15000 / RRT(kΩ)) / fSYNC，其中 RRT(kΩ) 来源于 方程式 8.。若不使用外部同步，则 kSYNC = 1。
  • s = 拉普拉斯复变量

在 CAOx 上引入 RZC-CZC 网络，旨在对电感器电流信号的低频分量实现高增益，而对零点频率以上直至 fPWM 的频率分量则降低其平坦增益，以衰减信号中的高频开关纹波（从而实现平均效果）。

CAOx 输出上的开关纹波电压必须衰减到小于 ΔVRMP 振幅的 1/10，方可视为纹波可忽略。

因此，fPWM 处的 CAOx 增益为：

方程式 24. UCC28070-Q1

其中：

  • ∆ILB 是升压电感器中的最大峰峰值纹波电流
  • gmc 是 CA 的跨导，为 100μS
方程式 25. RZC≤ 4V × NCT × kSYNC10 × 100μS × ∆ILB × RS

电流环路交叉频率可通过令开环增益为 1 并求解 fCXO 得出：

方程式 26. UCC28070-Q1

然后，通过设置 fZC = fCXO = 1 / (2π × RZC × CZC) 并求解 CZC 来确定 CZC。在 fZC = fCXO 时，在 fCXO 处可获得 45° 的相位裕度。通过设置 fZC < fCXO（增加 CZC）可获得更大的相位裕度。

通常在 fPWM 或 fPWM/2 处添加一个额外的高频极点，以进一步衰减 fPWM 及更高频率时的纹波和噪声。这可通过在 RZCCZC 网络上添加一个较低值电容 CPC 来实现。

方程式 27. CPC=12π×fPWM2×RZC

上述流程适用于固定值电感器。

注：

如果使用“摆动扼流圈”升压电感器（电感随着电流的增加而逐渐减小），fCXO 与电感量成反比变化，因此必须在最大电感下确定 CZC 的值。
